상세 정보 |
|||
| 외형 칫수: | W*D*H 900*900*2100mm | 내부 차원 :: | W*D*H 800*800*1800mm |
|---|---|---|---|
| 설계: | 1 칸막이 | 장비 설치 방법: | 19 " 랙 |
| 내부 높이: | 40U | 열차단: | 20 밀리미터 PEF |
| 강조하다: | 40U 야외 텔레콤 내각,2100 밀리미터 야외 텔레콤 내각,2100 밀리미터 야외 전자 엔클로저 |
||
제품 설명
2100 밀리미터 높이 40U 야외 텔레콤 내각 IP55 부식 방지
1. 특징
내부 장치에 접근하기 위한 ● 앞과 뒷문
● 상자는 방진의와 선프로어브와 방수이며, 그것이 외부 환경에서 사용됩니다.
● 캐비넷 냉각기 : 선풍기들과 에어컨.
● 상자의 설계는 합리적이며, 그것이 고정되고 의거하면서, 케이블 접근을 용이하게 할 것입니다. 개별적으로 전원 케이블, 신호 케이블과 광케이블을 위한 케이블 입구가 있습니다.
●는 접지봉을 포함합니다.
● 부식 방지 분말 코팅
에어컨과 비상 선풍기에 의한 ● 냉각
● 고집적화, 소형 구조, 용이한 설치와 후속 단계 위의 이동
● 절도 방지 잠금장치, 우수한 열쇠 구멍 보호 소자
2. 애플리케이션
야외 텔레콤 장치 케비넷은 주로 4G 시스템, 통신 / 네트워크 통합 서비스, 접근 / 전송 개폐소, 비상 통신 업무 / 전송, 등과 같은 무선 통신 기지국에서 사용됩니다.
3. 기술적인 매개 변수
| 항목 | 타입 | 기술적인 매개 변수 |
| 구조 | 차원 |
외형 칫수 : W*D*H 900*900*2100mm 내부 차원 : W*D*H 800*800*1800mm |
| 설계 | 1 칸막이 | |
| 장비 설치 방법 | 19 " 랙, 40U | |
| 문 | 한 앞문과 야외 내각 (지지 패드 록)을 위한 삼로 잠금장치로 | |
| 재료 | 아연도강, 단열과 단일 벽 | |
| 열차단 | 20 밀리미터 PEF | |
| 진입 보호 | IP55 | |
| 온도 제어 | 냉각 | 에어컨과 선풍기 |
| 조명 | 엘이디 조명등 | 엘이디 조명등 |
| 온도 | 온도 | 작동 온도 : -40' Ｃ ~ +55' Ｃ |
| 저장 온도 : -50' Ｃ ~ + 70' Ｃ | ||
| 수송 온도 : -50' Ｃ ~ +70' Ｃ | ||
| 습도 | 상대 습도 | 5% ~ 100% |
| 압력 | 기압 | (0m ~ 5000m 높이와 유사한) 62 kpa ~ 101 kpa |
| 복사 강도 | 태양 방사 강도 | 1120년 × (1±5%) Ｗ / m2 |
4. 부속물 목록
| 아니오. | 항목 | 양 | 유닛 | 스펙 |
| 1 | 야외 텔레콤 내각 | 1 | 세트 |
(1) 외형 칫수 : W*D*H 900*900*2100mm (2) 일 전지실 : 19 " 40U 한 앞문과 (3)와 삼로는 야외 내각 (지지 패드 록)을 위해 (4) 물질적을 잠급니다 : 아연도강, 단열과 단일 벽 |
| 2 | 에어컨 | 1 | 세트 | 냉각 용량 : 1500W, 전원 공급기 : AC220V, 50Hz |
| 3 | 보조 직접적 환풍기들 | 2 | PC | AC220V |
| 4 | 환경 모니터부 | 1 | 세트 | 1U, AC220V, 지원 SNMP 소통 |
| 5 | 물 센서 | 1 | PC | |
| 6 | 연기 센서 | 1 | PC | |
| 7 | 온도와 습도 센서 | 1 | PC | |
| 8 | 출입문 감지기 | 1 | PC | |
| 9 | 엘이디 조명등 | 1 | PC | AC220V |
| 10 | 배전기 | 1 | 세트 |
등급 비 전격적 증명 AC 입력 : 63A/2P *1 ; 교류 출력 : 16A/1P*4 ; dc 출력 : 16A/1P*4 입력 전압 : AC220V. |
| 11 | 패키지 | 1 | 세트 | 나무 상자 |

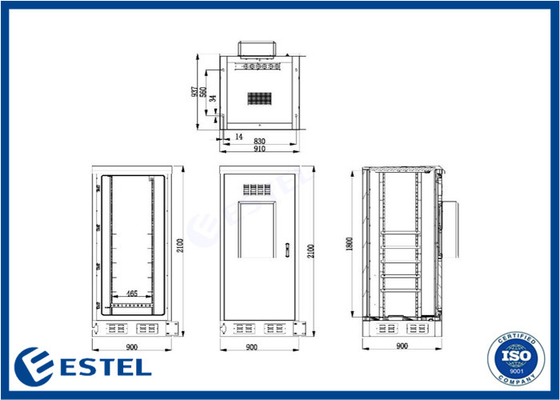

5. 캐비넷 치수
6. 캐비넷 도어와 잠금장치
상자는 2개의 앞문을 포함합니다. 캐비넷 도어는 매입 구조물을 사용합니다. 도어 열림각은 110보다' 크고 문 한계 장치가 개방 각도를 제한할 수 있습니다. 패드 록을 지원하면서, 잠금장치는 도난방지 삼로 잠금장치입니다.

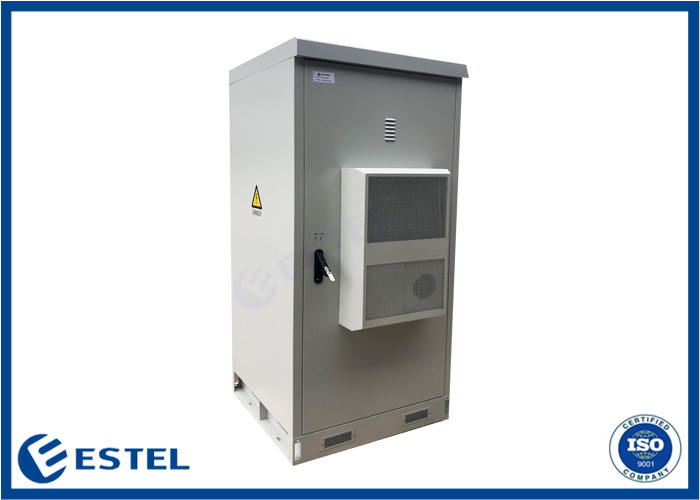

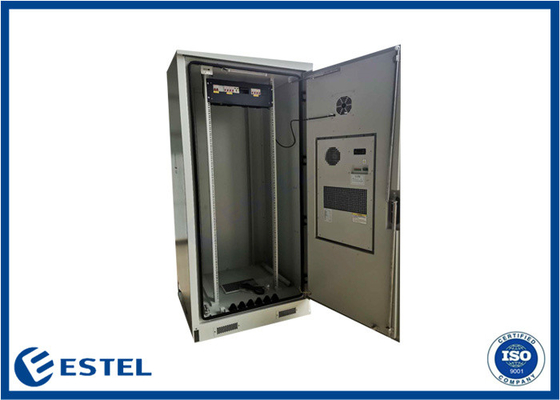

7. 내각 그림
8. 연결과 잠금
(1) 풀림 방지 나사 결합을 구조와 베어러 접속으로 이용하세요. 상자를 고치기 위한 기초 볼트는 고온 침지 직류 전기로 자극된 볼트를 사용합니다.
(2) 도어 힌지는 내부 힌지 방식을 사용합니다.
