상세 정보 |
|||
| 단열재: | 20 밀리미터 PEF | 소재: | 아연도강 |
|---|---|---|---|
| 케이블 입구: | 캐비닛 바닥 | 냉각: | 에어컨 |
| 조명: | LED 라이트 | 코팅: | 폴리에스테르 분말 코팅 |
| 강조하다: | 20mm PEF 단열 통신 캐비닛,폴리에스터 파우더 코팅 통신 캐비닛,야외 통신 캐비닛 OEM |
||
제품 설명

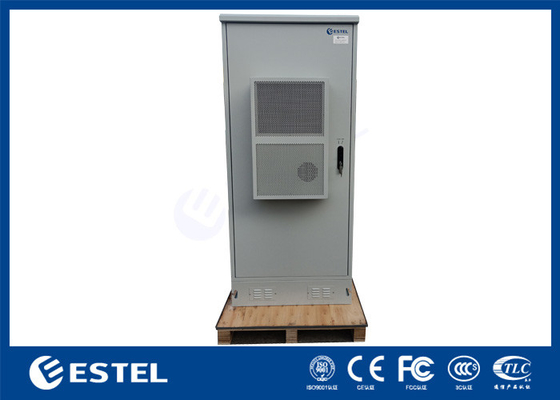

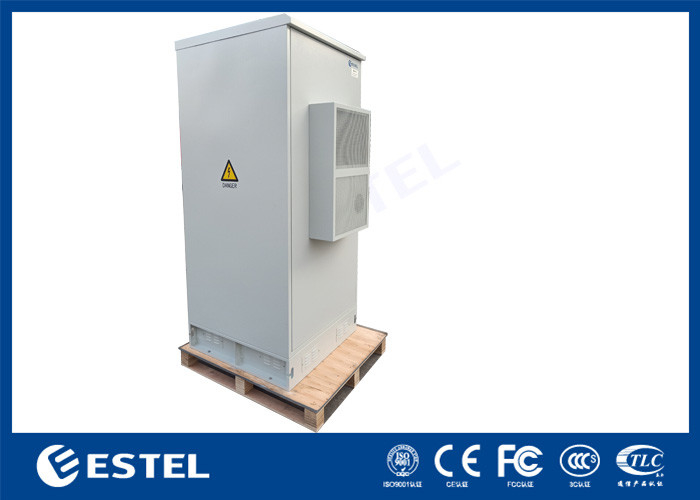

폴리에스터 파우더 코팅과 20mm PEF 단열을 가진 야외 통신 캐비닛
1. 야외 통신 캐비닛 소개
1.1 야외 통신용 캐비닛 재료
캐비닛은 2개의 벽을 가진 가연제철로 만들어져 있으며 두께는 1.2mm이고 PEF은 20mm입니다.
1.2 야외 통신 캐비닛 구조

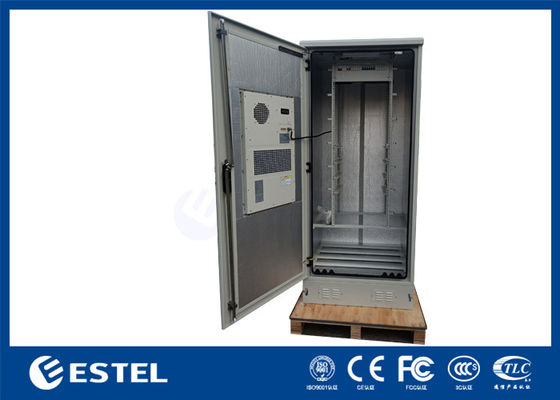

캐비닛에는 장비 설치에 19 ′′ 레일이 포함되어 있습니다.

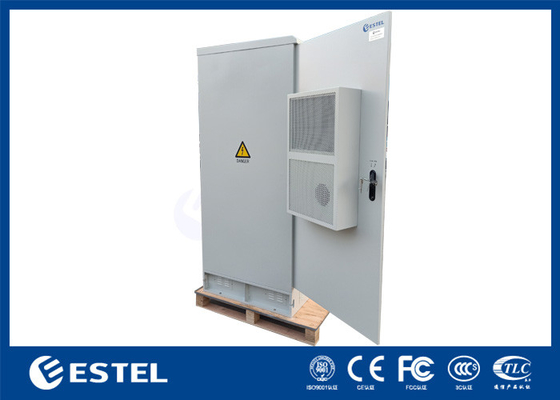

1.3 야외 통신 캐비닛 문과 잠금
캐비닛에는 하나의 정문, 완전히 하나의 문이 포함되어 있습니다.
캐비닛 문은 내장 구조를 사용합니다.
문 열각은 110°까지이며, 문 제한 장치는 열각을 제한할 수 있다. 잠금은 도난 방지 3점 잠금이며, 펠록을 지원한다. 문을 열기 위한 열쇠를 포함한다.
1.4야외 통신 캐비닛 특징
● 완전 히 용접 된 설계; 완성 된 제품, 사용 할 준비가 되어 있다
● 잠겨질 수 있는 앞문
● 빗대 모자 포함
● 밀폐 된 하부 케이블 출입샘
● 앞 및 뒷쪽 에 19 ̊ 로 조절 될 수 있는 장착 레일
● 땅 을 붙이는 막대기
● 앞문 고무 봉쇄
● 캐비닛 의 디자인 은 정문 에 있는 필터 된 환기구 를 통해 바람 이 자연적 으로 시원 해지게 한다
● 모든 고정 장치 는 안전 한 해결책 을 제공하기 위해 캐비닛 내부 에 있습니다
● 바닥 에 장착 할 수 있는 기단, 케이블 로밍 을 갖춘 기단
● 색상, 회색, 녹색 또는 맞춤형 색상
2야외 통신 캐비닛 기술 매개 변수
| 구성 | 항목 | 기술 매개 변수 | |||
| 캐비닛 | 모델 | ET9090210UP | |||
| 보호 수준 | IP55 | ||||
| 외부 차원 | H2100mm × W900mm × D900mm | ||||
| 내부 차원 | 19인치 랙 | ||||
| 소재 |
가연제철, 1.2mm 두께, 단일 벽. 베어링 부품 두께: 2.0mm |
||||
| 단열 | 20mm PEF | ||||
| 코팅 | 폴리에스터 분말 코팅 | ||||
| 색상 | RAL7035 | ||||
| 잠금 | 3점 잠금 시스템 | ||||
| 힌지 | 내부 힌지 | ||||
| 설치 옵션 | 바닥에 장착된 | ||||
| 케이블 라우팅 | 캐비닛의 바닥에서 케이블과 밖으로 | ||||
| 유지보수 | 1개의 정문, 정비 | ||||
| 냉각 | 선택 사항 | AC 에어컨 | DC 에어컨 | 열 교환기 |
직접 환기 |
| 냉각 용량 | 1500W | 1500W | 80W/K | 180CFM | |
| 입력 전압 | 220VAC 50HZ | 48VDC | 48VDC | 48VDC | |
| 의사소통 | RS485 | RS485 | RS485 | / | |
| 전력 분배 단위(개인 맞춤) |
B급 번개 보호,40KA AC 입력: 1*63A/2p;AC 출력: 2 *16A/1P DC 입력: 2*32A/1P; DC 출력: 4*16A/1P |
||||
| 환경 모니터링 부대 (선택) |
19인치 설치, 높이 1U,48VDC 입력 전압, 통신 포트: SNMP 9방향 수동 스위칭 값 입력, 6방향 활성 스위칭 값 입력, 6방향 릴레이 출력 |
||||
| 다른 것 | 조명을 위한 48VDC LED 램프, LED 스위치 | ||||
| 환경 | 작업 온도 | -40°C ~+55°C (+ 태양 복사) | |||
| 저장 온도 | -40°C~+70°C | ||||
| 작업 습도 | 5%~95% (집화 없이) | ||||
| 작업 고도 | 0~4000미터 | ||||
3야외 통신 캐비닛 다이어그램:
4노동 조건
(1) 적용 가능한 환경 조건:
작동 온도: -40°C ~ + 75°C
저장 온도: -50°C ~ + 70°C
운송 온도: -50°C ~ + 70°C
상대 습도 (RH): 5%~99%
공기 압력: 62kPa ~ 101kPa (높이 0m ~ 5000m와 비슷)
(2) 재료: 좋은 품질의 진열제 강철
(3) 표면 처리: 가루 코팅 페인트, 외관 폴리에스터 밝은 회색 RAL 7035 코팅
(4) 침입 보호: IP55
(5) 불 retardance: GB5169.7 테스트 A를 준수
5- 캐비닛 액세서리
- 서비스 라이트
- DC 에어컨
- 전력 분배 장치
- 환경 모니터링 단위
6포장
목재 케이스 포장
