상세 정보 |
|||
| 내부 공간: | 19인치 랙 20U | 소재: | 아연도강 |
|---|---|---|---|
| 장착: | 바닥은 증가했습니다 | 냉각: | 에어컨 |
| 문: | 전면 도어 및 후면 도어 | 단열재: | PEF 20mm |
| 강조하다: | 배터리 트레이와 함께 야외 통신 캐비닛,듀얼 도어 야외 통신 캐비닛,PDU와 함께 야외 통신 캐비닛 |
||
제품 설명
에어컨과 함께 듀얼 도어 PDU와 배터리 트레이와 함께 야외 통신 캐비닛
1. 에어컨과 함께 듀얼-도어 야외 통신 캐비닛 소개
1.1 에어컨을 갖춘 듀얼 도어 외부 통신 캐비닛 재료
캐비닛은 2개의 벽을 가진 가연제철로 만들어져 있으며 두께는 1.2mm이고 PEF은 20mm입니다.
1.2 에어컨을 갖춘 두 개의 문과 야외 통신 캐비닛 구조
캐비닛에는 장비 설치에 19 ′′ 레일이 포함되어 있습니다.
1.3 캐비닛 문과 잠금
캐비닛에는 하나의 정문, 완전히 하나의 문이 포함되어 있습니다.
캐비닛 문은 내장 구조를 사용합니다.
문 열각은 110°까지이며, 문 제한 장치는 열각을 제한할 수 있다. 잠금은 도난 방지 3점 잠금이며, 펠록을 지원한다. 문을 열기 위한 열쇠를 포함한다.
2. 에어컨과 함께 듀얼 도어 야외 통신 캐비닛 기술 매개 변수
| 구성 | 항목 | 기술 매개 변수 | |||
| 캐비닛 | 모델 | ET7387115A-20U | |||
| 보호 수준 | IP55 | ||||
| 외부 차원 | H1150mm × W725mm × D870mm | ||||
| 내부 차원 | 19인치 20U | ||||
| 소재 |
가연제철, 1.2mm 두께, 단일 벽. 베어링 부품 두께: 2.0mm |
||||
| 단열 | 20mm PEF | ||||
| 코팅 | 폴리에스터 분말 코팅 | ||||
| 색상 | RAL7035 | ||||
| 잠금 | 3점 잠금 시스템 | ||||
| 힌지 | 내부 힌지 | ||||
| 설치 옵션 | 바닥에 장착된 | ||||
| 케이블 라우팅 | 캐비닛의 바닥에서 케이블과 밖으로 | ||||
| 유지보수 | 앞문, 뒷문 | ||||
| 냉각 | 선택 사항 | AC 에어컨 | DC 에어컨 | 열 교환기 |
직접 환기 |
| 냉각 용량 | 1500W | 1500W | 80W/K | 180CFM | |
| 입력 전압 | 220VAC 50HZ | 48VDC | 48VDC | 48VDC | |
| 의사소통 | RS485 | RS485 | RS485 | / | |
| 전력 분배 단위 | 전압 | 200VAC~240VAC (선택) | |||
| 입력 | 슈나이더DPN 2*10A/1p (선택) | ||||
| 출력 | 슈나이더DPN 2*16A/1P (선택) | ||||
| 센서 | 문 센서, 물 센서, 온도 및 습도 센서, 연소 센서 | ||||
| 환경 감시 부대 |
19인치 설치, 높이 1U, 48VDC 입력 전압, 통신 포트: SNMP 9방향 수동 스위칭 값 입력, 6방향 활성 스위칭 값 입력, 6방향 릴레이 출력 |
||||
| 다른 것 | 조명을 위한 48VDC LED 램프, LED 스위치 | ||||
| 환경 | 작업 온도 | -40°C ~+55°C (+ 태양 복사) | |||
| 저장 온도 | -40°C~+70°C | ||||
| 작업 습도 | 5%~95% (집화 없이) | ||||
| 작업 고도 | 0~4000미터 | ||||
3. 에어컨이 있는 듀얼 도어 야외 통신 캐비닛 기능
3.1 캐비닛은 먼지, 햇빛 및 비에 저항하며, 야외 환경에서 사용된다.
3.2 캐비닛 냉각은 80W/K 열 교환기를 사용한다.
3.3 칸막이 위에 설치된 AV220V 조명 LED 램프를 포함하여.
3.4 두 개의 문 센서를 포함한다. 하나는 LED 램프 켜고 끄는 데 사용되며 다른 하나는 열린 문 경보에 사용된다.
3.5 캐비닛의 배열은 합리적이므로 케이블 접근, 고정 및 지상화를 용이하게 합니다. 캐비닛의 바닥에는 케이블 입구가 있습니다.

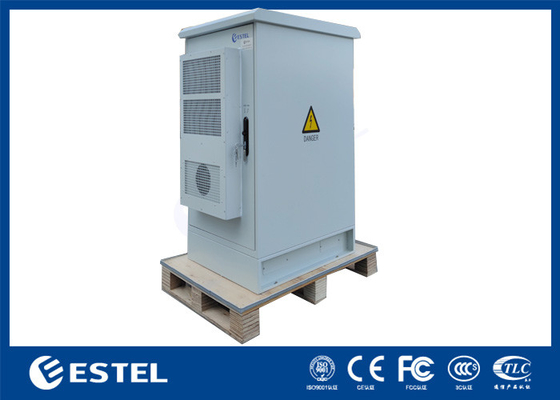

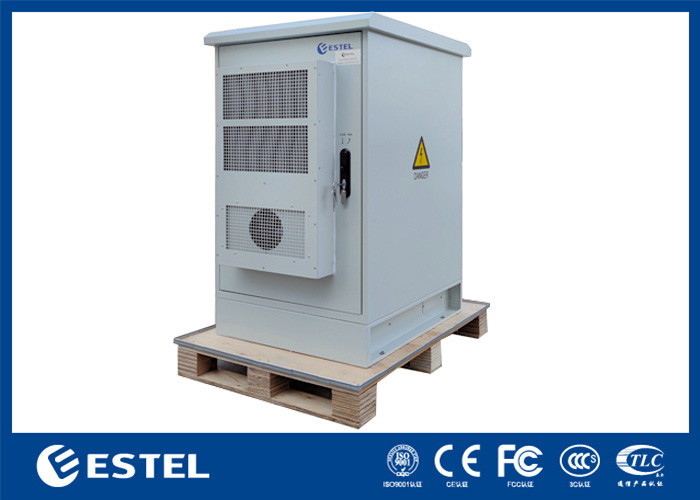

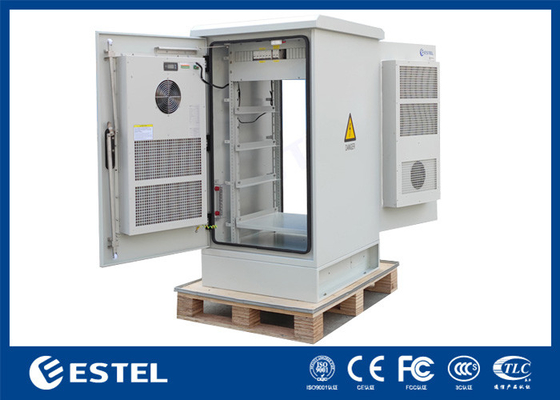

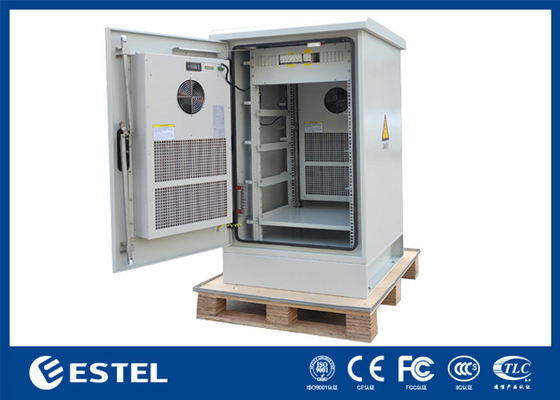

4.카비닛 이미지:
5. 기술 설명
(1) 적용 가능한 환경 조건:
- 작동 온도: -40°C ~ + 75°C
- 저장 온도: -50°C ~ + 70°C
- 운송 온도: -50°C ~ + 70°C
- 상대 습도 (RH): 5%~99%
- 공기 압력: 62kPa ~ 101kPa (높이 0m ~ 5000m와 비슷)
(2) 재료: 좋은 품질의 진열제 강철
(3) 표면 처리: 가루 코팅 페인트, 외관 폴리에스터 밝은 회색 RAL 7035 코팅
(4) 침입 보호: IP55
(5) 불 retardance: GB5169.7 테스트 A를 준수
(6) 단열 저항:단열 저항은 지상 장치와 캐비닛 부체 부분 사이의 단열 저항이 2×104M/500V ((DC) 보다 낮지 않습니다.
(7) 전압을 견딜 수 있습니다.토착장치와 캐비닛 보드 부품 사이의 저항 전압은 3000V ((DC) / 1min 이하가 아닙니다.
6부속품
6.1 운행등
서비스 라이트는 캐비닛 내부에 추가 조명을 얻기 위해 사용됩니다. 서비스 라이트는 48VDC이며, 캐비닛의 맨 위에 설치됩니다.
6.2 열 교환기
캐비닛에는 캐비닛의 문에 설치 된 80W / K 열 교환기가 포함되어 있습니다.
7포장
목재 케이스 포장
