상세 정보 |
|||
| 소재: | 아연도강, 열차단과 중벽 | 설치 방법: | 바닥 장착대 |
|---|---|---|---|
| 장비 설치용 랙: | 19인치 랙, 40U | 냉각 방법: | 에어컨과 선풍기 |
| 진입 보호: | IP55 | 화물적재항: | 셰인젠 |
| 강조하다: | 40U 야외 통신 캐비닛,300A 야외 통신 캐비닛,48VDC 야외 통신 캐비닛 |
||
제품 설명
냉각을 가진 잡종 통신 전원 시스템 48VDC 300A 40U 옥외 통신 내각
소개
하이브리드 통신 전원 시스템 48VDC 300A 40U 실외 통신 캐비닛은 실외 캐비닛으로 무선 통신 사이트에 안전하고 신뢰할 수 있는 물리적 작업 환경을 제공합니다. 시스템에는 실외 캐비닛, 온도 제어 장비 및 환경 모니터링과 같은 기능이 통합되어 있습니다. 전원 공급 시스템 및 AC/DC 배전 장치는 사용자 요구 사항에 따라 캐비닛 내부에 설치할 수 있습니다. 설치 공간은 사용자 장비 및 백업 배터리용으로 예약되어 있습니다.
하이브리드 통신 전원 시스템 48VDC 300A 40U 옥외 통신 캐비닛 주요 특징:
·단일 캐비닛의 면적은 1제곱미터 미만이므로 사이트 주소를 쉽게 얻을 수 있습니다.
·온도 조절 시스템: 유지보수, 청소 및 교체가 용이합니다.
·강력한 도난 방지 기능: 내부 경첩, 내장 도어, 외부 자물쇠 지원
·미세한 온도 조절, 최대 에너지 절약
하이브리드 통신 전원 시스템 48VDC 300A 40U 야외 통신 캐비닛 구성
| 기본 정보 | |
| 외부 크기 |
800mm(W)x940mm(D)x2050mm(H) (온도 조절 돌출부 포함) |
| 덮는 지역 | 800mm(W)x700mm(D) |
| 베이스 높이 | 150mm |
| 무게 | 130kg 이하(장비 및 배터리 제외) |
| 사용자 공간 | 37U |
| 재료 |
벽:1.2mm 아연 도금 강판 문:1.5mm 아연 도금 강판 |
| 잠그다 | 3점 도난 방지 잠금 장치, 유럽 표준 ock 코어, 자물쇠 자체를 변경하거나 일치시킬 수 있음 |
| 배선 위치 | 바닥 안팎 |
| 배선 구멍 | 10xΦ36 |
|
보호등급 |
IP55 |
| 온도 조절 정보 | |
|
장비 구획 |
모드:열교환기 방열 효율:200W/K 정격 전압:48VDC 정격 출력:520W |
|
배터리 함 |
모드:DC 에어컨 냉각 용량(L35/L35):500W 정격 전압: 48VDC 소비전력(L35/L35):160W |
| 기타 정보 | |
| 조명 | DC-48VLED 조명 |
| 연기 감지기 | 12VDC |
| 홍수 센서 | 건식 접촉 |
|
온도와 습도 센서 |
12VDC |
| 액세스 제어 | 건식 접촉 |
| 환경 | |
| 작동 온도 | 10℃ ~ +45℃ |
| 보관 온도 | 40℃ ~ +75℃ |
| 작동 습도 | 5% ~ 95%(비응결) |
|
고도 |
0~4000m(고도가 범위 내에 있는 경우) 3000m ~ 4000m, 최대 작동 고도가 높아질수록 기온은 1℃씩 감소 200m 증가) |
| 내부 랙 정보 | |
|
장비 구획 |
랙 모드:IEC 60297-3에 따른 19" 공간 깊이:400mm 높이:20U 19" 전면 사용 가능 거리:180mn |
|
배터리 함 |
랙 모드: 두 그룹 배터리 브래킷 각 배터리 브래킷의 높이:≥350mm 옵션:17U19"리튬 배터리용 랙 |
하이브리드 통신 전원 시스템 48VDC 300A 40U 야외 통신 캐비닛 정류기:
하이브리드 전력 시스템용 19인치 서브 랙으로, 5U 높이의 컴팩트한 디자인으로 광섬유 및 마이크로파 전송, 액세스 장치, 스위치 등의 중요한 애플리케이션 요구 사항을 충족합니다. 시스템의 최대 전력은 150A이며 AC 입력/DC 입력/배터리 포함 /MCB 로드. 케이블은 MCB 및 버스바를 통해 전면에서 접근됩니다.
정류기 주요 기능:
·넓은 입력 전압 범위: 정류기의 경우 85~290VAC, MPPT의 경우 120~420VDC
·정류기, MPPT 및 컨트롤러는 핫플러그 방식이며 쉽고 빠른 온라인 유지 관리가 가능합니다.
·최대 96%의 높은 효율로 운영 비용 절감
·이더넷, SNMP, ModBus 및 RS485 통신 인터페이스 지원
| 입력 분포 | ||
| 교류 | DC | |
| 입력 모드 | 220VAC 단상 | 120VDC~425VDC |
| 입력 주파수 | 45 ~ 65Hz, 정격 값: 50Hz/60Hz | / |
| 입력 용량 | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| 출력 분배 | ||
| 정류기 | 태양광 모듈 | |
| 출력 전압 | -42~-58VDC, 정격값:-53.5VDC | -42~-58VDC, 정격 값:-54.5VDC |
| 배터리 차단기 | 125A/2P | |
| 부하 차단기 | Lvd:32A/1Px1,10A/IPx5;넓은 길:32A/1Px2,10A/1P×5 | |
| DC SPD | 20kA/40kA,8/20μs | |
| 기준 치수 | ||
| 정류기 모듈 | 태양광 모듈 | |
| 입력 전압 |
85~290VAC, 정격 220VAC |
120~420VDC 정격 340VDC |
| 능률 | >96% | >96% |
| 정격 전력 | 3000W(176~290VAC) | 3000W(200~425VAC) |
|
작동 온도 |
-10°℃ ~ +75℃(55℃ 이하에서 완전 출력) | -10℃ ~ +75℃ (50℃ 이하에서 완전 출력) |
| 제어 장치 | |
| 신호 입력 | 3Al(2 배터리 온도, 1 주변 온도), 2RS485,7 DI |
| 알람 출력 | 6 건식 접촉 |
| 통신 포트 | RS485,SNMP |
| 디스플레이 모드 | LCD |
| 체계 | |
| 크기(WxDxH) | 482x350.6×9U, 30kg 이하(모듈 제외) |
| 냉각 모드 | 자연 냉각 |
| 유지 관리 모드 | 전면 유지보수, 지원 모듈 등급 변경 |
| 보호 수준 | IP20 |
| 환경 | |
| 작동 온도 | -10℃ ~ +50℃ |
| 보관 온도 | -40℃ ~ +75℃ |
| 작동 습도 | 5%~95%(비응결) |
|
고도 |
0 ~ 4000m(고도가 3000m ~ 4000m 범위 내인 경우, 고도가 200m 증가함에 따라 최대 작동 온도는 1℃ 감소합니다.) |
*맞춤형 디자인이 가능합니다.

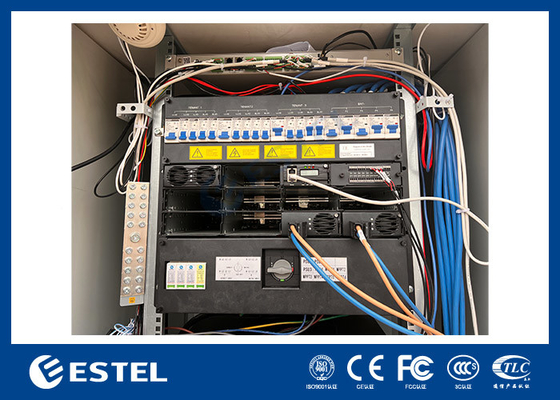

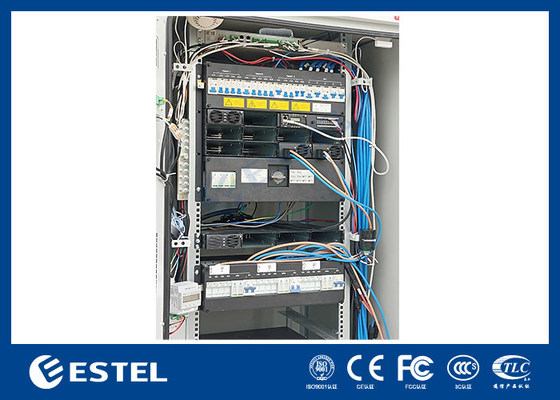

정류기 그림:
작동 원리:
일반적으로 전원 시스템은 병렬 부동 충전 상태로 실행됩니다. 즉, 정류기 모듈, 태양광 모듈, 부하 및 배터리가 병렬로 작동합니다. 태양광 모듈 및 정류기 모듈은 전력 통신 장치 및 배터리에 부동 충전 전류를 제공합니다. 출력이 태양광 모듈의 전력이 모든 부하에 공급하기에 충분하지 않으면 정류기 모듈이 통신 장치에 보충 전력을 제공합니다.
주 전원이 꺼지면 정류기 모듈이 작동을 멈춥니다. 태양광 전원 공급 장치가 정상이면 태양광 모듈은 통신 장치에 전원을 공급하고 배터리를 충전합니다. 태양광 모듈의 출력 전력이 모든 부하에 공급하기에 충분하지 않은 경우, 배터리는 통신 장치에 보충 전원을 제공합니다.
주전원이 꺼지면 정류기 모듈이 작동을 멈춥니다. 동시에 태양 에너지가 중단되면 통신 장치는 배터리로 전원을 공급받습니다. 배터리 방전이 발전기 시작 시점까지 일정 시간 동안 계속되면, .모니터는 발전기에 시작 신호를 보냅니다. 발전기는 정류기 모듈에 AC 입력 전원을 제공한 다음 정류기는 통신 장치에 다시 전원을 공급하고 배터리를 충전하여 소비를 보상할 수 있습니다. 발전기의 정지 지점에 도달하면, 모니터 장치는 발전기에 정지 신호를 보내고 발전기는 꺼집니다.
IP55/IP65
IP55= 인클로저의 특성:
먼지, 기름, 기타 비부식성 물질로부터 완벽하게 보호
밀폐된 장비와의 접촉으로부터 완벽한 보호
모든 방향의 인클로저로부터 노즐을 통해 분사되는 물까지 물로부터 보호
벽걸이형, 자립형, 홈통 및 전신주 장착형으로 사용 가능
실크 스크리닝 로고, 아노다이징 또는 조각 서비스를 이용할 수 있습니다.
IP65= 인클로저의 특성:
먼지, 기름, 기타 비부식성 물질로부터 완벽하게 보호
밀폐된 장비와의 접촉으로부터 완벽한 보호
모든 방향의 인클로저로부터 노즐을 통해 분사되는 물까지 물로부터 보호
벽걸이형, 자립형, 홈통 및 전신주 장착형으로 사용 가능
실크 스크리닝 로고, 아노다이징 또는 조각 서비스를 이용할 수 있습니다.
컷아웃, 단열재, 경첩, 래치 또는 잠금 장치가 있는 맞춤형
하이브리드 통신 전원 시스템 48VDC 300A 40U 야외 통신 캐비닛 특징:
| 특징 | 설명 |
|
모듈 특성
|
태양광 모듈에는 최대 전력 지점 추적 기능이 있습니다.최대 전력점 추적 정확도는 99.5% 이상입니다. |
| 정류기 모듈은 능동 역률 보상 기술을 채택하고 역률 값은 최대 0.99입니다. | |
| 정류모듈의 최대효율은 93% 이상입니다. | |
| 태양광 모듈의 최대 효율은 95% 이상입니다. | |
| 태양광 모듈과 정류기 모듈은 높은 전력 밀도를 가지고 있습니다. | |
| 태양광 모듈과 정류기 모듈은 비파괴 핫스왑 기술, 즉 플러그 앤 플레이를 채택합니다.태양광 모듈과 정류모듈을 교체하는 데 1분도 채 걸리지 않습니다. | |
| 태양광 모듈과 정류기 모듈에는 하드웨어 과전압 보호 및 소프트웨어 과전압 보호를 포함한 출력 과전압 보호 기능이 있습니다.소프트웨어 과전압 보호에는 두 가지 옵션 모드가 있습니다: 첫 번째 과전압 잠금 모드, 네 번째 과전압 잠금 모드 | |
| 배터리 관리 | 완벽한 배터리 관리: 배터리 보호 및 자동 전압 조절, 무단 전류 제한, 배터리 용량 계산, 자동 균등화/부동 충전 변환, 온라인 배터리 테스트와 같은 기능. |
| 빛과 전기를 보완관리 | 태양광 전력 공급의 우선순위를 달성하고 태양 에너지의 활용을 극대화할 수 있는 완벽한 조명/전력 보완 관리 기능 |
| 전력 통계 | 부하 전력 소비량, 태양광 발전 에너지, 주전원 발전 에너지, DG 발전 에너지, 배터리 방전, 배터리 충전 |
| 데이터 기록 |
90일간의 과거 데이터 기록, 과거 데이터를 업로드할 수 있습니다. 200개의 이력알람 기록, 배터리 테스트 데이터 10개 그룹 |
| 알람 기능 | 완벽한 장애 보호 및 장애 경보 기능 |
| 네트워크 설계 |
네트워크 유연성을 위해 건식 접촉 및 기타 통신 포트 제공 근위 말단 소프트웨어 업그레이드 및 무인 작동 가능 |
| 인간화 작업 인터페이스 |
LCD는 15도 각도로 설계되어 사용자 조작에 더욱 직관적이고 편리합니다. LCD를 통해 시스템의 작동 매개변수, 통계, 과거 알람을 쿼리합니다. LCD를 통해 수동으로 시스템 제어 |
| 번개 보호 | AC 및 DC 측의 완벽한 낙뢰 보호 설계 |
| 에너지 절약형 디자인 | 시스템은 정류기 모듈의 수면 에너지 절약 기능 외에도 부하에 입력된 태양 에너지의 사용을 지원 및 우선적으로 지원하고 태양 에너지를 최대한 활용하여 에너지 절약을 달성하고 온실 가스 배출을 줄입니다. |
| 옥외형 | 시스템 보호 수준은 최대 IP55이며 실외에서 사용할 수 있습니다.시스템이 콤팩트하고 설치가 용이함 |
|
체계
|
시스템 내 모든 장비는 전면에서 유지보수를 지원합니다. |
| 시스템은 정류기 모듈 수면 기술, 이중 정상 상태 접촉기, 저전력 션트 및 팬 속도 조절 기술을 채택하고 더욱 뛰어난 에너지 절약 기능을 갖추고 있습니다. | |
| 옵션인 AC 히터를 사용하면 저온에서도 시스템이 안정적으로 작동합니다. | |
| 원격 모니터링 | 모뎀은 인터넷 서버에 데이터를 제공하여 원격 모니터링을 실현할 수 있는 GPRS 기능으로 구성됩니다. |
에너지 저장 인클로저 애플리케이션
우리 캐비닛은 옥외 통신 산업에서 널리 사용됩니다.캐비닛에는 다양한 통신 장비, 정류기 전원 공급 시스템, 모니터링 장치, 배터리, 광섬유 등이 장착될 수 있습니다. 거리, 건물 꼭대기, 산 꼭대기, 도시, 농촌, 주거 지역 및 기타 지역에서 사용하기에 적합합니다.

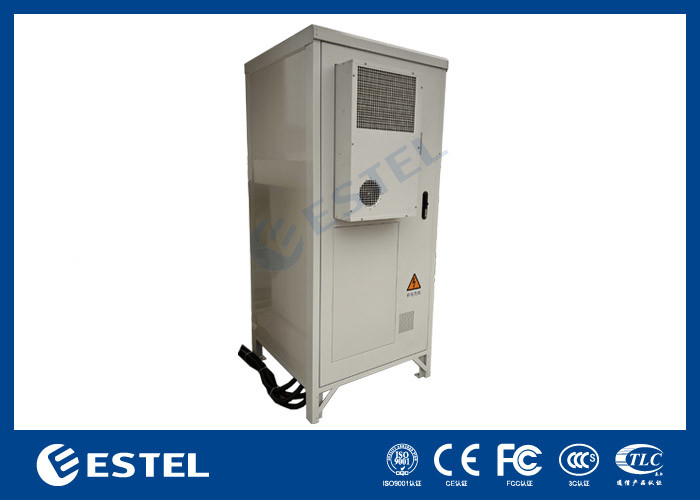

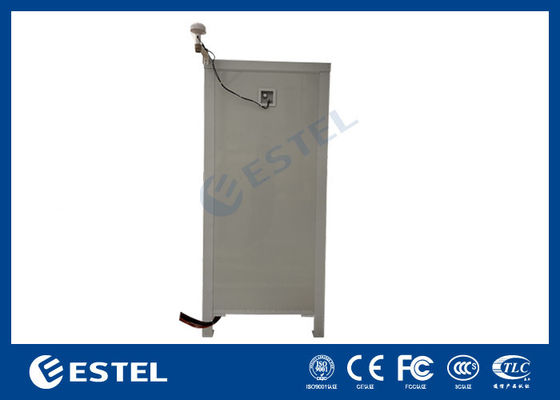

캐비닛 사진:
