상세 정보 |
|||
| 일한 전력 공급: | 12VDC 입력 | 규약: | Modbus-TCP, SNMP, 캐리어 B 포트 |
|---|---|---|---|
| 알람 로그 및 이력 데이터: | 분석을 위한 경보 기록 | 차원: | 120*104*28mm |
| 통신 모드: | RS232 실시간 통신 또는 RS485 버스 네트워킹 | IP 등급: | IP20 |
| 강조하다: | 4G 원격 환경 모니터링 장치,WIFI 원격 환경 모니터링 장치,RS485 보안 모니터링 시스템 |
||
제품 설명
4G/WIFI 원격 모니터링 환경 / 보안 모니터링 시스템 지원 RS485
4G / WIFI 원격 모니터링 환경 / 보안 모니터링 시스템 도입

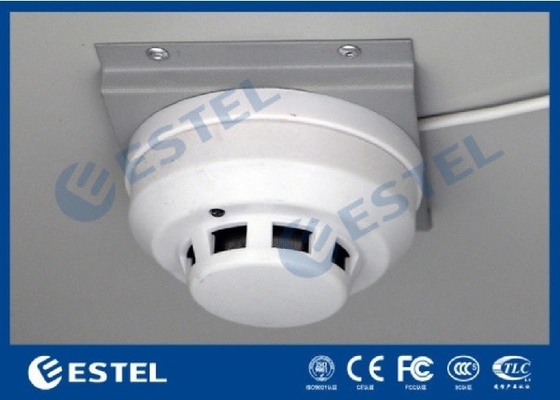

4G / WIFI 원격 모니터링 환경 / 보안 모니터링 시스템 로컬 센서 (담소 센서, 문 센서, 물 누출, 적외선 등) 의 상태를 수집 할 수 있습니다.지능형 온도 및 습도, 에어컨, 전력 분배 및 기타 실시간 데이터
표준 지원 100Mbps 이더넷 데이터 전송.
높은 구성 버전은 선택적으로 WIFI 또는 4G 및 다른 형태의 데이터 전송이 가능하며 안전하고 신뢰할 수 있으며 광범위한 응용, 강력한 안정성 특성을 갖습니다.
4G/WIFI 원격 모니터링 환경 / 보안 모니터링 시스템 응용 프로그램
시리즈 제품은 에어컨, 에너지 절약 응용 프로그램, 데이터 획득, 프로토콜 변환, 전력 유통 및 기타 산업에서 널리 사용됩니다.
4G/WIFI 원격 모니터링 환경 / 보안 모니터링 시스템 장점
- 스위칭 데이터 획득: 4 개의 보편적인 스위칭 데이터 획득을 갖추고 있습니다.
액티브와 패시브 신호 입력
- 켜고 끄는 제어: 하나의 스위치는 일반 제어로 구성되어 있고 다른 하나는 하나의 전력으로 구성되어 있습니다.
외부 DC12V 전력 제어에 사용할 수 있는 제어 출력.
- 데이터 전송: RS485 인터페이스 또는 RS232 인터페이스를 통해 로컬 디바이스 컨트롤러에 연결합니다.
로컬 디바이스 컨트롤러의 데이터를 획득하고 4G/이더넷 네트워크를 통해 서버에 업로드하거나
서버에서 전송된 제어 명령을 로컬 장치 컨트롤러로 전송합니다.
- 다비트 기계를 지원합니다: 모듈의 모든 일련 포트들은 여러 개의 방식으로 독립적으로 보고될 수 있습니다
채널, 그리고 데이터는 여러 상위 컴퓨터에 의해 동시에 얻을 수 있습니다.
- 프로토콜 시리즈 포트 다각화: 프로토콜 전송을 지원하고 시리즈 포트 (메인,
(Modbus-TCP, SNMP, 캐리어 B 포트) 로
- 사용자 정의: 작은 크기와 크기는 필요에 따라 사용자 정의 할 수 있습니다, 터미널 인터페이스, 보호
요구 사항도 사용자 정의 할 수 있습니다.
제품 정보
모델 시범
| 모델 | DI*4 | DO*2 | 누출량*1 | RS485 | RS232 | 네트워크 인터페이스 | 4G |
| FSU 미니-A | √ | × | √ | 1 | × | 1 | × |
| FSU 미니-B | √ | √ | √ | 2 | 1 | 1 | × |
| FSU 미니-C | √ | √ | √ | 2 | 1 | 1 | √ |

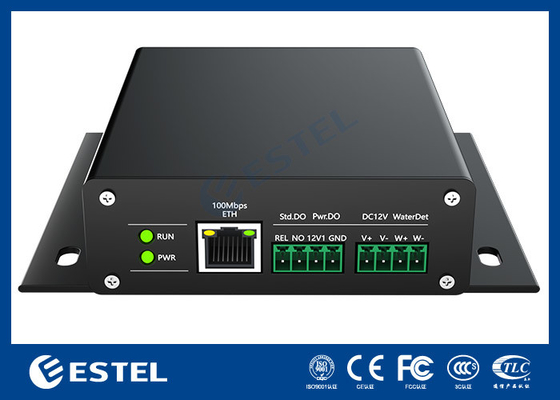

인터페이스 세부 정의
| 인터페이스 | 확인 | 설명 |
| 전원 공급 | V+(DC12V) | 전원 입력 양성, 전압 입력 범위 6-18V |
| 전원 공급 | V- ((DC12V) | 전력 입력 음 전극 |
| 물 누출 감지 | W+ | 물 침수 로프 또는 태블릿에 감지 케이블 중 하나를 연결 |
| 물 누출 감지 | W- | 다른 케이블을 연결. 물 잠수 장과 물 잠수 케이블은 여러 평행 연결을 지원 |
| 케이블 인터페이스 | 100Mbps ETH | 네트워크 케이블 입력 |
| 전력 출력 | 12V |
외부 센서 전원 공급 출력 전력은 양수입니다. 출력 용량은 어댑터에 의해 결정됩니다 |
| 전력 출력 | GND |
외부 센서 전원 공급 장치 출력 전원 공급 장치 액티브 입력 스위치 신호 지상 |
| DI 출력 | DI1-DI4 |
스위치 입력 핀, 수동 접촉 12V 및 DI, 활성 접촉은 DI와 GND를 연결합니다. |
| DO 출력 | REL | 릴레이 출력 스위칭 공통 끝 |
| DO 출력 | NO1 | 스위칭 릴레의 출력 항상 열려 있습니다 |
| DO 출력 | 12V1 | 제어 전원 공급은 긍정적입니다. |
| DO 출력 | GND | 제어 가능한 전원 공급원 음 |
| 일련 포트 | 제1항 | 일련 포트 1RS485 동일한 방향으로 전송 및 수신 |
| 일련 포트 | 제1항 | 일련 포트 1RS485 이차 송신 및 수신 역 단말기 |
| 일련 포트 | 제2차 세계대전 | 일련 포트 2RS485 같은 방향으로 다른 방식으로 전송 및 수신 |
| 일련 포트 | 제2차 세계대전 | 일련 포트 2RS485 이차 송신 및 수신 역단 |
| 일련 포트 | 원자력 | 세리얼 포트 3RS232 수신 끝은 다른 장치의 전송 끝에 연결됩니다. |
| 일련 포트 | COM3-TXD | 세리얼 포트 3RS232 전송 끝은 다른 장치의 수신 끝에 연결 |
| 일련 포트 | COM3-GND | 세리얼 포트 3RS232 신호 지상 다른 장치의 RS232 지상 연결 |

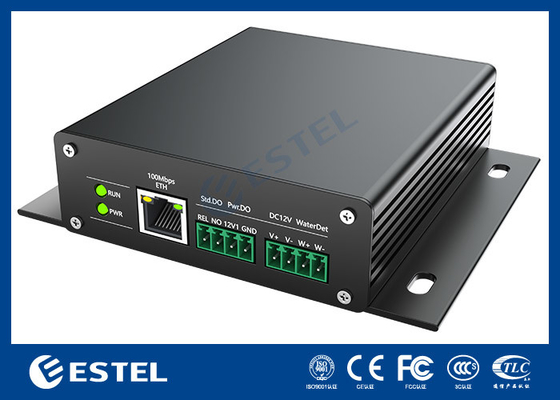

표시등
| 인터페이스 | 확인 | 설명 |
| 전력 LED | PWR | 전원 공급의 상태를 나타냅니다. 전원이 켜진 후, 그것은 안정적으로 |
| 작동 LED | 실행 | 표시기는 실행 상태를 나타냅니다. 표시기는 시스템과 소프트웨어가 1s 간격으로 정상적으로 실행 된 후에 깜박입니다. |
| 네트워크 인터페이스 LED | ETH | 왼쪽 및 오른쪽 네트워크 포트 표시기는 연결 상태 및 데이터 전송 및 수신 상태를 나타냅니다. |
기술 사양
| 항목 | 매개 변수 |
| 입력 전압 | 12V±50% (6-18V), 입력 단회로 보호, 과압은 메인 보드에 손상을 일으킬 것입니다 |
| 전체 전력 소비 | 대기 전력 소모량은 1W 이하, 대기 전류는 0.1A ((12V 입력) 이하 |
| 전력 공급 용량 | 호스트의 모든 외부 전원 공급량은 12W, 즉 12V1A를 초과하지 않습니다. 전원 어댑터에 의해 제한 될 수 있습니다. |
| 시리즈 비율 | 최대 baud 속도는 115,200 BPS 이상 |
| 작동 온도 | -5 ~ 55°C, (저장 온도 -40 ~ 70°C) |
| 작동 습도 | 10 ~ 95%, (저장 습도 10 ~ 90%) |
| 차원 | 120 * 104 * 28mm |
| IP 등급 | IP20 |
설치
