상세 정보 |
|||
| Operating system: | Linux | Produt height: | 1 U |
|---|---|---|---|
| Systems support: | SNMP, MODBUS RTU/TCP, and B interfaces | Web remote access: | B/S architecture |
| 전원 공급: | VAC220/240; VAC220/240; VDC336/ DC 48V VDC336/DC 48V | Weight: | 2.0 kg |
| 강조하다: | TCP EMU 지능형 모니터링 단위,리눅스 OS EMU 지능 모니터링 유닛,MODBUS와 함께 EMU 지능 모니터링 유닛 |
||
제품 설명
리눅스 운영 체제 지능형 모니터링 장치 다른 포트를 통합 EMU
리눅스 운영 체제 지능형 모니터링 단위 통합 다른 포트 EMU 제품 개요
- 1U 높이의 지능형 모니터링 및 취득 장치, 리눅스 시스템, 내장 모니터링 소프트웨어, UPS, 에어컨, 유통 캐비닛, 온도와 습도, 물,연기와 다른 포괄적인 전력 환경 장비;
- B/S 아키텍처 소프트웨어, 웹 원격 액세스
- 이 시스템은 상층 모니터링 시스템이나 제3자 시스템의 통합을 위해 표준 SNMP, MODBUS RTU/TCP 및 B 인터페이스를 제공합니다.
하드웨어 특징:

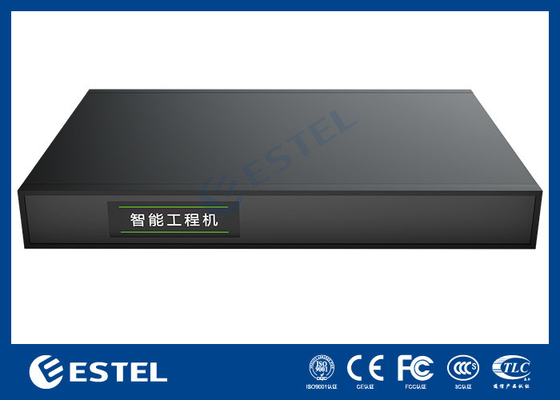

1) 금속 몸체와 19 인치 표준 캐비닛 장착 크기
2) 임베디드 산업 프로세서, ARM 코르텍스 A35 512M 메모리, 16G 저장 공간, 5,000개의 액세스 포인트 및 5천만 개의 기록 저장소를 지원합니다.

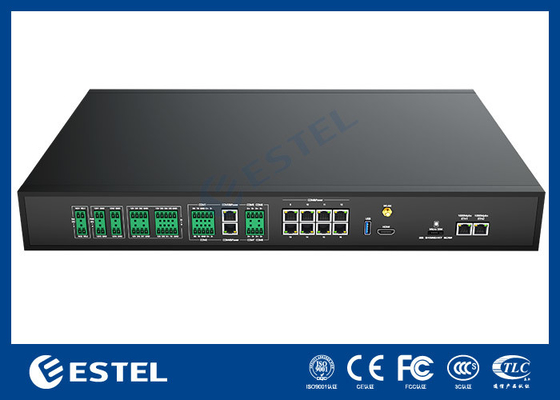

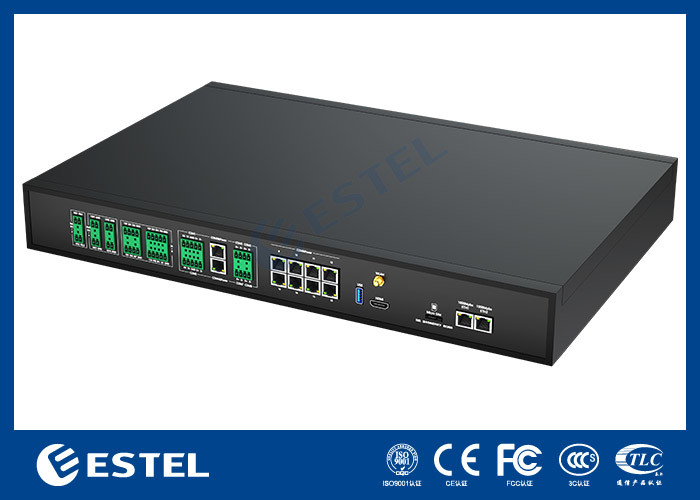

3) 8개의 RS485 포트, 9개의 DI 포트, 4개의 DO 포트, 1개의 USB 포트, 그리고 1개의 100 Mbit/S 이더넷 포트를 통합합니다.
4) 내장된 3G/4G 모덤/WiFi 확장 기능을 지원합니다.
5) 표준 호스트는 센서 전력 공급 필요를 충족시키기 위해 전체 기계의 최대 출력 전력 15W의 12V 외부 출력 5 그룹을 제공합니다.
소프트웨어 기능:
1) 리눅스 운영 체제, 오픈 소스, 안전하고 신뢰할 수 있습니다.
2) FSU 모니터링 소프트웨어, 직관적 인 인터페이스, 쉬운 조작, 내장 소프트웨어, 설치가 필요하지 않습니다
3) 소프트웨어는 실시간으로 객체 장치를 모니터링하고 제어 작업을 지원하며 역사 데이터 및 경보 기록을 검색 할 수 있습니다.
4) B/S 아키텍처, 직접 웹 원격 접속, 클라이언트 설치가 필요하지 않습니다.
5) 온라인 구성을 지원, 추가 구성이 도구를 사용 할 필요가 없습니다, 사이트에서 디버깅하기 쉽습니다.
매개 변수 목록
그림 1-1 탑재 매개 변수
| CPU 플랫폼 | ARMCortex-A35 |
| 내부 저장 용량 (DDR) | 512M RAM |
| FLASH 저장장치 | 16G EMMC |
| 운영 체제 | 리눅스 |
그림 1-2 포트 매개 변수
|

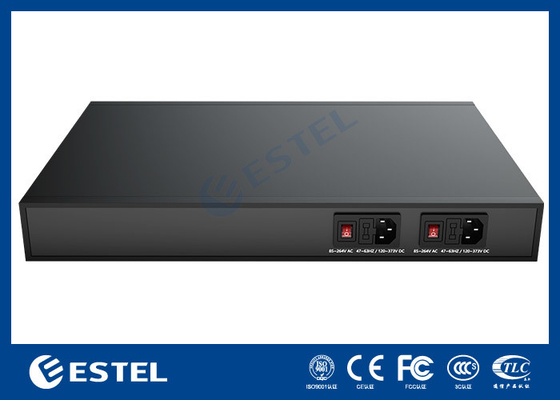

전력 입력 (선택) |
1) 단일 전원 공급 장치 VAC220/240; VDC336 2) DC 48V |
| 4 DO 항구 | 표준 DO 출력 NC 신호에서 정상적으로 |
| 9 DI 포트 | 8 개의 보편적인 DI 입력 장치 (건조 또는 젖은) 를 제공하여 연소 센서, 문 상태 센서 및 적외선 센서와 연결합니다. 1 개의 전용 DI 입력 장치 (물 패드에 액세스 할 수 있습니다) |
|
8채널 485 시리즈 포트
|
RS485 통신 모드 지원, baud 비율은 1200bps, 2400bps, 4800bps, 9600bps, 19200bps 선택. 단어 길이는 5-8 비트; 확인 모드는 None, Odd, Even, Mark, 또는 Space가 될 수 있습니다.정지 비트는 1 또는 2 비트입니다. |
| 1 USB 포트 | 1 A형 USB 포트, 2.0 표준 (전속: 12Mbits/s); USB 카메라 이미지에 액세스, 표준 USB 플래시 드라이브 및 키보드와 마우스를 지원 |
| 1개의 디버깅 포트 | USB 타입-C |
| LAN1 포트 | 10/100M,반/완전 듀플렉스 어댑터, 네트워크 케이블 자동 교차 기능 |
그림 1-3 환경 매개 변수
| 항목 | 매개 변수 |
| 작업 현장 | 실내 |
| 작동 온도 | 0°C+50°C |
| 상대 습도 | 20%~85%, 응축되지 않는 |
| 공기압 | 70kPa~106kPa |
| 저장 온도 | -40°C+70°C |
| 냉각 | 자연 냉각 |
| 무게 | 20.0kg |
| 오더스 | 먼지는 GR-63의 실내 표준을 충족합니다. 부식성 가스, 불화성 가스, 석유 안개, 수증기, 방울 또는 소금 등이 없습니다. |
그림 1-4 보호 표준 매개 변수
| 항목 | 표준 |
| 전자기 보호 | EN61000-4-2,3 등급, 접촉/공기 방출;6KV/8KV |
| 전압 저항 | EN61000-4-5,3등급, 4KV/2KV@8/20us&2Ω |
그림 1-5 번개 보호 매개 변수
| 시험 항구 | IO 포트 | 일련 포트, 이더넷 포트 | 전원 포트 |
| 충동 전류 8/20us, 양과 음 5 번 각 | 차차 모드 5kA | 차차 모드 5kA | 차차 모드 5kA |
| 일반 모드 5kA | 일반 모드 5kA | 일반 모드 5kA |
그림 1-6 포장 매개 변수
| 항목 | 매개 변수 |
| 포장 크기 | L440mm*W200mm*H44mm |
| 포장 목록 |
메인 머신 *1 장착 나사 및 매달린 귀 *1 사용 설명서 *1 시험 보고서 *1 전원 케이블 *1 인증서 *1 플라스틱 봉지 및 폼 *1 |
