제품 설명
전력 분배와 배터리 모니터 기능과 함께 18kW 용량 수정기 전원 시스템
전력 분배와 배터리 모니터 기능과 함께 18kW 용량 수정기 전원 시스템

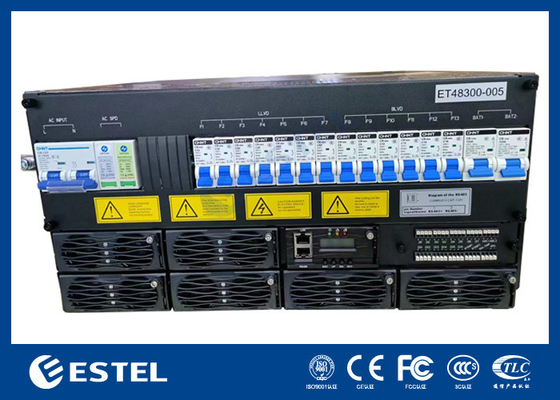

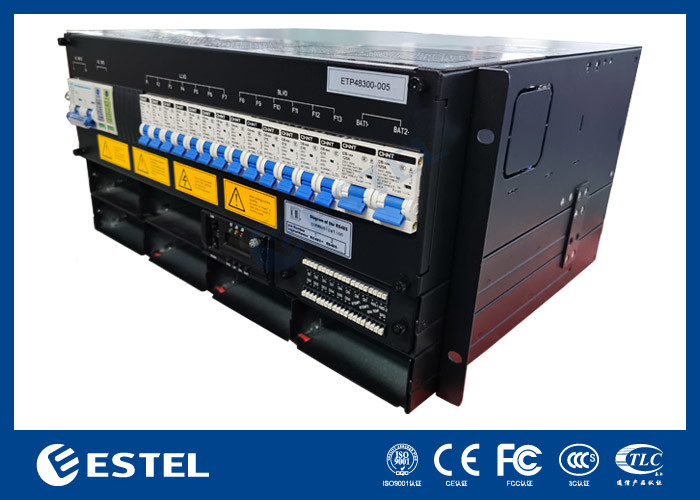

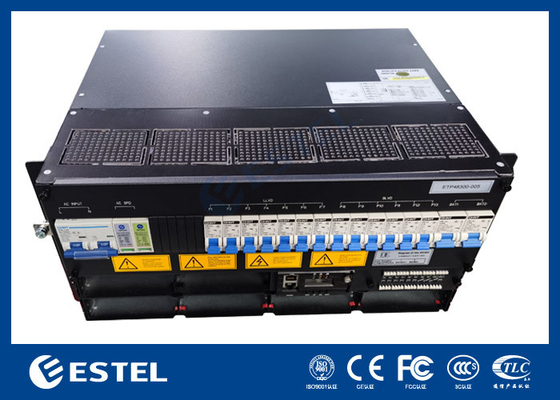

ET48300-005 서브 래크 전원 공급 장치 5U 높이의 컴팩트 설계로 섬유 및 마이크로파 전송의 중요한 애플리케이션 요구를 충족시킵니다.
접근 장치, 스위치. 시스템 최대 전력은 300A, AC / 배터리 / 로드 MCBs.
케이블은 MCB와 버스바를 앞쪽으로 연결합니다.
> 표준 19인치 폭으로 폭넓게 사용할 수 있는 장점이 있습니다.
> 5U 높이의 컴팩트 디자인, 공간 및 설치 비용을 절약 할 수 있습니다.
> 전면 작동 및 케이블 접속, 좋은 외관 및 안전한 유지보수
> 완벽한 배터리 관리, 배터리 수명을 연장
RS485, 인터넷 포트, 드라이 콘택트 등 유연한 네트워크 및 원격 모니터링을 가능하게 합니다.
> 수정기와 제어기는 열로 연결되며 간편하고 빠른 온라인 유지보수
> 넓은 입력 전압 범위 ((85-300Vac) 전력망이 적응 가능
ET48300-005는 분배 단위, 직렬 단위, 변환 단위, 모니터링 단위로 구성됩니다.
구성은 선택적입니다. 아래 표와 같이:
| 구성 | 정제기 모듈 | 언급 |
| 표준 | GB 4943 | 자세한 내용은 모듈 사양 참조하십시오. |
| 표준 | IEC/EN 62368-1 | |
| 표준 | EN 55032 클래스 A,GR1089 4번,R3-10,R3-11,R3-12 북미에서 인증된 클래스 B | |
| 표준 | EN300386,CLASSA |
전력 분배와 배터리 모니터 기능과 함께 18kW 용량 수정기 전원 시스템
시스템 구성
두 가지 작동 방식:
(1) AC 입력: AC가 켜지고 출력 -48Vdc가 된 후 시동 직렬 모듈, 동시에 배터리를 충전하고 변환 모듈을 전원, 변환 모듈 출력 220Vac.
정상적인 조건에서, 직렬 모듈과 분배 단위의 매개 변수는 모두 모니터링 모듈의 통제 하에 있으며, 미리 설정된 매개 변수 또는 사용자 명령에 따라 작동합니다.AC 전원 결함, 배터리는 시스템에 전원을 공급하고 계속 출력 - 48 VDC와 220 Vac, 배터리 방출과 함께, 배터리의 전압은 전압이 43 아래로 떨어지기 시작합니다.2V + / - 0.5 V, 모니터링 모듈 배터리 저전압 신호를 보내 직접 부하 출력을 닫고, 그 다음 전력 시스템은 작동을 중지합니다. 외부 AC 전원이 회복되면,시스템이 다시 정상적으로 작동합니다.. ( 위의 모든 모니터링 데이터는 시스템 기본 값이며 사용자가 재설정 할 수 있습니다)
(2) -48V 입력: AC 전류 또는 AC 전류가 연결되지 않습니다, 외부 전원을 -48V에서 -48V 로드 포트에 액세스하십시오, 시작 모니터링 및 변환 모듈, 220Vac 출력.
온도 보상 기능은 기본적으로 켜져 있으며, 필요에 따라 사용자 명령에 의해 활성화 또는 차단될 수 있습니다. 작동 온도는 ≥55°C,전원 공급 장치의 출력 전력은 선형적으로 감소합니다 (@ 65°C, 출력 전력은 1300W입니다.)
사양
| 종류 | ET48300-005 | |
| 시스템 | 차원 | 482.0(W) *350.0(D) *5U(H) |
| 무게 | ≤25kg ((정정제기 없이) | |
| 냉각 모드 | 자연 냉각 | |
| 설치 모드 | 19인치 크래커에 설치되어 있어 | |
| 케이블 모드 | 입구와 출구 | |
| 유지보수 방식 | 전면 유지보수, 지원 모듈 차원 변경 | |
| 보호 수준 | IP20 | |
| AC 분포 | 입력 모드 | 220VAC일 단계 |
| 입력 용량 | 1×100A/2P | |
| 입력 주파수 | 45~65Hz,등급값:50Hz/60Hz | |
| ACSPD | 20kA/40kA,8/20μs | |
| DC 분포 | 출력 전압 | -43~-58VDC, 등급값:-53.5VDC |
| 최대 용량 | 18kW | |
| 배터리 차단기 | 2×125A/1P | |
| 로드브레이커 | LLVD:32A/1P×2+40A/1P×2+63A/1P×3 | |
| BLVD:6A/1P×2+10A/1P×2+16A/1P×2 | ||
| DCSPD | 10kA/,8/20μs | |
| 정제기 | 입력전압 | 85VAC~300VAC, 등급 220VAC |
| 효율성 | >96% | |
| 정량력 | 3000W ((176~300VAC) | |
| 작동 온도 | -40°C~+75°C (전력 출력 50°C 이하) | |
| 차원 | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| 무게 | ≤2kg | |
| 냉각 모드 | 강제냉각 | |
| 파워 팩터 | ≥ 0.99 | |
| THD | ≤ 5% | |
| 컨트롤러 | 신호 입력 | 4AI ((3배터리 템퍼, 1환경 템퍼), 7DI ((SPD,6commonDI) |
| 경보 출력 | 6 건조 접촉 | |
| 통신항 | RS485,SNMP | |
| 표시 모드 | LCD | |
| 환경 | 운영 | -40°C~+75°C (전력 출력 50°C 이하) |
| 온도 | ||
| 저장 온도 | -40°C~+70°C | |
| 작동 습도 | 5%~95% (비연결) | |
| 고도 | 0~3000m (~3000m) 만약 고도가 2000m에서 3000m 범위 안에 있다면, 최대 운영 | |
| 기온이 1° 감소하고 고도가 200m 증가합니다.) |
||
적용
(1) 통합 접근
(2) 실내 유통 및 확장 시스템
(3) 이동 역 및 연장 커버 시스템
(4) WLAN
(5) 위성 통신 지상 역 및 마이크로 웨브 통신 역
(6) 약한 전류 분배실
(7) 다른 AC/DC 끊김 없는 전원 시스템
특징
(1) 두 개의 출력:-48Vdc, 220Vac
(2) 두 개의 입력:-48Vdc, 220Vac
(3) 액티브 파워 팩터 보상 기술의 채택, 파워 팩터 > 099
(4) 대역 입력 전압의 넓은 작동 범위: 90~280Vac
(5) 넓은 작동 온도 범위:-5°C~+55°C
(6) 스위치 기술을 수행
(7) 완벽한 배터리 관리는 배터리 수명을 연장합니다: 충전 / 방하 관리, 배터리 온도 보상, 저전압 보호.
(8) 뜨거운 교환
(9) 입력 전압 과잉/저전압 보호
(10) 출력 과전압 보호, 출력 과전류 보호, 출력 단전 보호
(11) 내장 / 벽에 장착
(12) RS485, RS232 통신 인터페이스
