상세 정보 |
|||
| 평가된 입력 전압: | 48VDC | 용량: | 5.2KW |
|---|---|---|---|
| 출력 전압 및 주파수: | -43~-58VDC, 정격값: -53.5VDC | 역율: | ≥0.99 |
| 설치: | 표준 19" 랙 마운트 | 차원: | 482.0(W)*350.0(D)*2U(H) |
| 강조하다: | DC48V 랙 마운트 직렬기,고 용량 전기통신 단상정리기,220VAC 전기통신 단상정리기 |
||
제품 설명
DC48V 랙 마운트 정류기 90A 고용량 220VAC 통신 단일 위상 정류기
1. DC48V 랙 마운트 정류기 90A 고용량 220VAC 통신 단상 정류기 개요

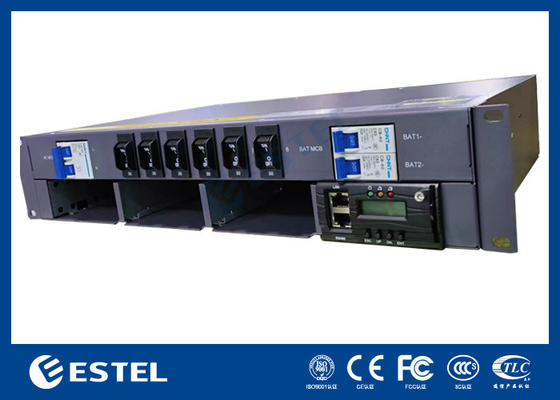

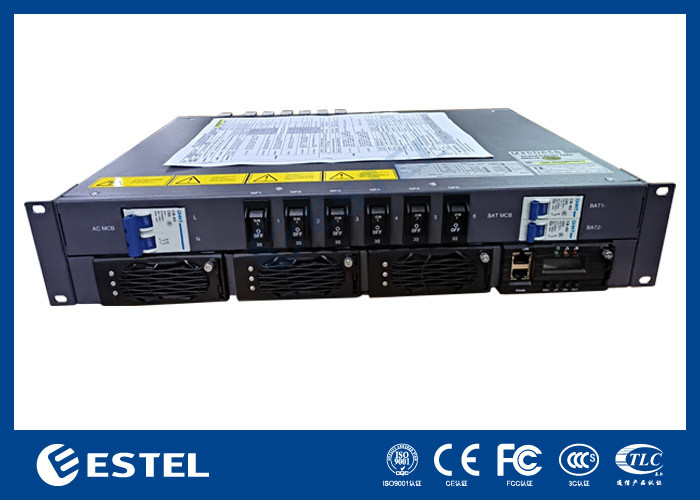

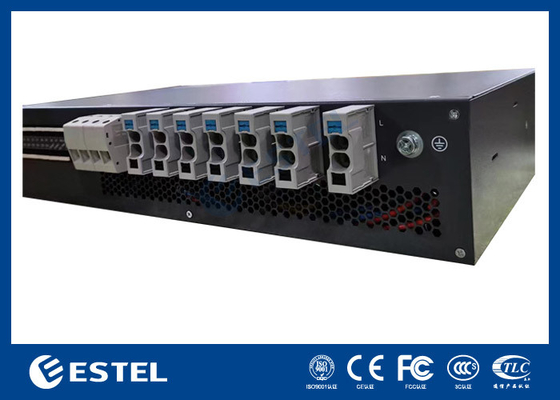

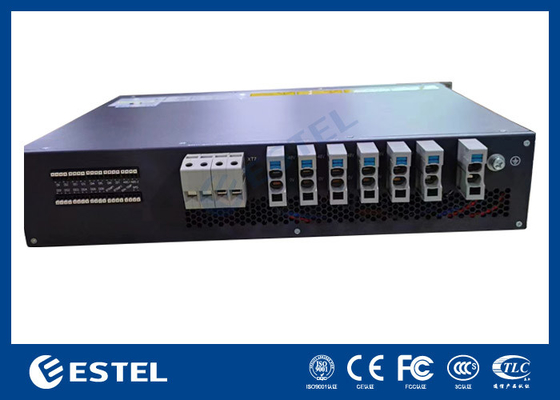

M45D65B광섬유 및 마이크로파 전송, 액세스 장치, 스위치의 중요한 애플리케이션 요구 사항을 충족하기 위해 2U 높이의 컴팩트한 디자인을 갖춘 하이브리드 전력 시스템용 19인치 서브 랙입니다.
시스템의 최대 전력은 90A(AC 입력/DC 입력/배터리/부하 MCB 포함)입니다.케이블은 MCB 및 모선을 통해 전면에서 접근됩니다.이 전원 시스템은 -48V 통신에 전원을 공급합니다. 장비.
2. DC48V 랙 마운트 정류기 90A 고용량 220VAC 통신 단일 위상 정류기 시스템 매개변수
| 체계 | 치수 | 482.0(W)*350.0(D)*2U(H) |
| 무게 | ≤15kg(정류기 제외) | |
| 냉각 모드 | 자연 냉각 | |
| 설치 모드 | 19인치 랙 또는 캐비닛 내부에 설치됨 | |
| 케이블링 모드 | 상단 입구 및 상단 출구 | |
| 유지 관리 모드 | 전면 유지보수,지원모듈 등급 변경 | |
| 보호 수준 | IP20 | |
| AC 배전 | 입력 모드 | 220VAC 단상 |
| 입력 용량 | 1×50A/2P;MCB:C63A/2P | |
| 입력 주파수 | 45~65Hz, 정격값: 50Hz/60Hz | |
| AC SPD | 20kA/40kA,8/20μs | |
| DC 배급 | 출력 전압 | -43~-58VDC, 정격값:-53.5VDC |
| 최대 용량 | 5.2kW | |
| 배터리 차단기 | 2×85A/2P;MCB:C63A/1P*2 | |
| 부하 차단기 | 6×30A/1P | |
| DC SPD | 10kA/,8/20μs | |
| 정류기 | 입력 전압 | 85VAC~300VAC, 정격 220VAC |
| 능률 | >96% | |
| 정격 전력 | 1740W(176~300VAC) | |
| 작동 온도 | -40℃~+75℃(50℃ 이하에서 완전 출력) | |
| 치수 | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | |
| 무게 | 2kg 이하 | |
| 냉각 모드 | 강제 냉각 | |
| 역률 | ≥0.99 | |
| THD | 5% 이하 | |
| 제어 장치 | 신호 입력 | 4AI(3개 배터리 온도, 1개 주변 온도),7DI(SPD,6개 공통 DI) |
| 경보 출력 | 6 건식 접촉 | |
| 통신 포트 | RS485,SNMP | |
| 디스플레이 모드 | LCD | |
| 환경 | 작동 온도 | -40℃~+75℃(50℃ 이하에서 완전 출력) |
| 보관온도 | -40℃~+70℃ | |
| 작동 습도 | 5%~95%(비응축) | |
| 고도 | 0~3000m(고도가 2000m~3000m 범위일 경우, 고도가 200m 높아질수록 최대 작동 온도는 1℃씩 감소합니다.) |
3. 통신 정류기 간략한 세부 정보
- 다양한 용도로 사용할 수 있는 표준 19인치 너비
- 2U 높이의 컴팩트한 디자인으로 공간 및 설치 비용 절감
- 편리한 유지보수를 위한 전면 작동 및 케이블 접근
- 배터리 수명 연장을 위한 고급 배터리 관리
- 유연한 네트워킹 및 원격 모니터링을 위한 다양한 통신 포트
- 손쉬운 온라인 유지 관리를 위한 핫 플러그형 정류기 및 컨트롤러
- 전력망에 대한 적응성을 위한 넓은 입력 전압 범위(85-300Vac)
4. 작업원리
(1) AC 입력: AC 전원이 켜진 후 시동 정류기 모듈은 -48Vdc를 출력하고 동시에 배터리를 충전하고 변환 모듈에 전원을 공급하며 변환 모듈은 220Vac를 출력합니다.
정상적인 조건에서 정류기 모듈 및 배전 장치의 매개변수는 모두 모니터링 모듈의 제어하에 있으며 사전 설정된 매개변수 또는 사용자 명령에 따라 작동합니다.AC 주전원에 결함이 있는 경우,
배터리는 시스템에 전원을 공급하고 48VDC 및 220VAC를 계속 출력합니다. 배터리 방전과 함께 배터리 전압은 전압이 43.2V +/- 0.5V 미만이 되면 감소하기 시작합니다.
모니터링 모듈은 배터리 저전압 신호를 보내고 부하 출력을 직접 닫으면 전원 시스템이 작동을 멈춥니다.외부 AC 주전원이 복구되면
시스템은 정상적으로 다시 작동됩니다.(위의 모든 모니터링 데이터는 시스템 기본값이며 사용자가 재설정할 수 있습니다.)
(2) -48V 입력: AC 전류가 없거나 AC가 연결되지 않음, 외부 전원 액세스 -48V ~ -48V 로드 포트, 시작 모니터링 및 변환 모듈, 220Vac 출력.
5. 정류기 모듈
모듈 패널
(1) 전원 표시기
(2) 경보 표시기
(3) 오류 표시기
(4) 잠금 래치
(5) 손잡이
패널에는 정류기의 작동 상태를 반영하는 데 사용되는 세 개의 표시기가 있습니다. 자세한 내용은 아래 표를 참조하십시오.
테이블 정류기 표시기 설명
| 지시자 | 색상 | 상태 | 상태 이상 원인 |
| 전원 표시기 | 녹색 | 평소에는 켜짐 | 모듈에는 전원 입력이 있습니다. |
| 끄다 | 주 공급 결함(전원 입력 없음 또는 전원 입력의 OVP,UVP).비출력 | ||
| 경보 표시기 | 노란색 | 평소에는 켜짐 | 온도 경보(주변 온도>65℃일 때 OTP) |
| 모듈이 최대 절전 모드 상태입니다.(표시등 점등, 알람 없음) | |||
| 모듈은 전류 제한적입니다. | |||
| 꺼질 것 같은 | 통신 실패 | ||
|
잘못 지시자 |
빨간색 | 평소에는 켜짐 |
OVP, 팬 등 모듈 내부 원인으로 인한 출력 미출력 결함, OTP |
| 일반적으로 꺼짐 | 모듈이 제대로 실행되고 있습니다. |
6. 컨트롤러-MC2600
MC2600 전면 패널
- LAN 포트
- RS485 포트
- 실행 표시기
- 사소한 경보 표시기
- 주요 경보 표시기
- 핸들
- 버튼
컨트롤러 버튼 설명 표
| 단추 | 설명 | |
| ESC |
저장하지 않고 이전 메뉴로 돌아갑니다. 설정. |
ESC와 ENT 버튼을 동시에 누르세요. 짧은 시간 안에 같은 시간에 시간이 지나면 컨트롤러가 다시 시작될 수 있습니다. |
|
이비인후과.
|
Ø 대기 모드에서 메인 메뉴로 들어갑니다. 화면. Ø 메인 메뉴에서 하위 메뉴로 들어갑니다. Ø 메뉴 설정을 저장합니다. |
|
| 위로 |
이전 메뉴로 이동하거나 매개변수를 설정합니다. 가치. 매개변수 값을 설정할 때 이 버튼을 누르면 값을 빠르게 조정할 수 있습니다. |
매개변수 값을 다음과 같이 설정하면 여러 문자열 유형을 보려면 위쪽 또는 아래 버튼을 누르면 각 값이 변경됩니다. 값을 설정한 후 커서를 이동하려면 확인 버튼을 누르세요. 자동으로 돌아갑니다. |
| DN. |
다음 메뉴로 이동하거나 매개변수 값을 설정합니다. 매개변수 값을 설정할 때 이 버튼을 누르면 값을 빠르게 조정할 수 있습니다. |
|
아래 표에는 컨트롤러 패널의 표시기에 대한 설명이 나와 있습니다.
| 유형 | 색상 | 상태 | 지침 |
| 실행 표시기 | 녹색 | 꺼질 것 같은 | 컨트롤러가 제대로 실행 중입니다. |
| 끄다 | 컨트롤러에 결함이 있거나 DC 입력이 없습니다. | ||
| 사소한 경보 | 노란색 | 평소에는 켜짐 | 컨트롤러가 사소한 알람을 생성합니다. |
| 끄다 | 컨트롤러는 사소한 알람을 생성하지 않습니다. | ||
| 주요 경보 | 빨간색 | 평소에는 켜짐 | 컨트롤러가 주요 알람을 생성합니다. |
| 끄다 | 컨트롤러는 주요 알람을 생성하지 않습니다. |
컨트롤러는 두 개의 통신 포트를 제공합니다.
RS485 통신 포트의 정의는 아래 표와 같습니다.
| 핀번호 | 1 | 2 | 삼 | 4 | 5 | 6 | 7 | 8 |
| 신호명 | RS485+ | - | RS485- | - | - | - | - | - |
LAN 이더넷 포트 인터페이스 정의는 표에 나와 있습니다.
| 핀번호 | 1 | 2 | 삼 | 4 | 5 | 6 | 7 | 8 |
| 신호명 | 텍사스+ | 텍사스- | RX+ | - | - | RX- | - | - |
7. DI/DO 인터페이스
DI/DO 인터페이스 보드 전면 패널
디지털 입력은 매개변수 설정 메뉴의 하위 메뉴로, 주로 운영자가 시스템에 있는 8개 디지털 스위치의 입력 정상 상태를 구성하는 데 사용됩니다.
테이블 릴레이 입력 파라미터 설정
| 디지털 번호 | 디지털 이름 | DI 노멀 | 설명 |
| DI1 | 16진수 경보 | 아니요 | 열 때 정상입니다.닫힐 때 알람이 발생합니다. |
| DI2 | PWC 도어 알람 | 체크 안함 | 열 때 정상입니다.닫힐 때 알람이 발생합니다. |
| DI3 | 블루투스 알람 | 아니요 | 열 때 정상입니다.닫힐 때 알람이 발생합니다. |
| DI4 | BC알람 | 아니요 | 열 때 정상입니다.닫힐 때 알람이 발생합니다. |
| DI5 | 디지털5 알람 | 아니요 | 열 때 정상입니다.닫힐 때 알람이 발생합니다. |
| DI6 | 알람 발생기 | 아니요 | 열 때 정상입니다.닫힐 때 알람이 발생합니다. |
| DI7 | DC SPD 경보 | 체크 안함 | 열 때 정상입니다.닫힐 때 알람이 발생합니다. |
릴레이 출력은 매개변수 설정 메뉴의 하위 메뉴로, 주로 운영자가 시스템에 있는 8개 릴레이의 출력 정상 상태를 구성하는 데 사용됩니다.
테이블 릴레이 출력 매개변수 설정
| 디지털 번호 | 디지털 이름 | 알람 코드 | 설명 |
| DO1 | 릴레이 출력 1 | 체크 안함 | 정상일 때 닫히고 관련 알람이 발생하면 열립니다. |
| DO2 | 릴레이 출력 2 | 체크 안함 | 정상일 때 닫히고 관련 알람이 발생하면 열립니다. |
| DO3 | 릴레이 출력 3 | 체크 안함 | 정상일 때 닫히고 관련 알람이 발생하면 열립니다. |
| DO4 | 릴레이 출력 4 | 체크 안함 | 정상일 때 닫히고 관련 알람이 발생하면 열립니다. |
| DO5 | 릴레이 출력 5 | 체크 안함 | 정상일 때 닫히고 관련 알람이 발생하면 열립니다. |
| DO6 | 릴레이 출력 6 | 체크 안함 | 정상일 때 닫히고 관련 알람이 발생하면 열립니다. |
| DO7 | 릴레이 출력 7 | 체크 안함 | 정상일 때 닫히고 관련 알람이 발생하면 열립니다. |
또한 이 제품은 6개의 다른 포트를 제공합니다.
표 기타 입력 매개변수 설정
| 매개변수 이름 | 설정 설명 |
| B온도 1 | 배터리 센서1 포트 |
| B온도 2 | 배터리 센서2 포트 |
| ENV_TEMP | 환경 센서 포트 |
| 12V +/- | 12V 전원 공급 장치가 제공됩니다. |
| RS485 | RS485 포트, 예약된 인터페이스, 프로토콜 정의 없음 |
| 오일+/- | 오일 레벨 센서 연결 |
배선 방법:
Ø 와이어 스트리핑 펜치로 케이블 절연체를 제거하십시오.케이블 코어의 노출된 길이는 10mm 이상이어야 합니다.
Ø 단자 위의 버튼을 드라이버로 누르고 케이블을 삽입한 후 드라이버를 풀고 케이블 연결을 완료하세요.
Ø 케이블이 떨어지지 않도록 핸들을 사용하여 케이블을 가볍게 잡아 당깁니다.
8. 서브랙 설치
아래 그림과 같이 서브랙을 19인치 랙에 설치합니다.
Ø 1단계, 패키지에서 플러그를 제거합니다.
Ø 2단계, 플러그를 19인치 랙에 밀어 넣습니다.
Ø 3단계, 고정 나사를 설치합니다(플러그 프레임 이어의 장착 구멍이 프레임의 플로팅 너트 위치와 일치하지 않는 경우 실제 설치에 따라 조정해야 합니다).
정류기 모듈 설치
Ø 1단계, 패키지에서 모듈을 꺼냅니다.
Ø 2단계, 전면 패널의 모듈 핸들을 잡고 모듈을 슬롯에 놓습니다.
Ø 3단계, 모듈 모듈을 모듈의 전면 패널로 천천히 밀고 전원을 플러싱합니다.
배전반.
Ø Step 4,모듈이 빠지지 않도록 모듈 패널의 고정 나사를 조이세요.
9. 포장 및 배송
수출에 적합한 패키지 사용 무료 훈증 목재 케이스.이 패키지는 습기 방지, 충격 방지 기능이 있어 안전한 운송을 보장합니다.
