상세 정보 |
|||
| 소재: | 좋은 품질의 아연 도금 강철 | 캐비닛 하중 베어링: | ≥400kg |
|---|---|---|---|
| 진입 보호: | IP55 | 설계: | 1 칸막이 |
| 문: | 한 앞문으로 | 냉각: | 에어컨 |
| 모델: | ET757520A-38U | 외형 칫수: | 폭*깊이*높이 750*750*2000mm |
| 강조하다: | 에어컨 야외 전기 칸막이 캐비닛,바닥에 장착 된 야외 전기 장치 캐비닛,38U 야외 전기 장치 캐비닛 |
||
제품 설명
ET757520A-38U 바닥에 장착된 공기조화장치와 함께 야외 전기 장치 캐비닛
1.ET757520A-38U 야외 캐비닛 구조
(1) 외부 차원 W×D×H 750×750×2000mm
(2) 1개의 상자, 38U의 자유 공간
(3) 한 개의 정문; 외부 캐비닛을 위한 특수 잠금장 (지원 잠금장)
(4) 재료: 가연제철; 단일 벽, 두께: 1.2mm, 20mm PEF 열 단열.
(5) 표면 가공: 기름 을 제거 하고, 말린, 광소 세척, 청소, 가공 코팅.
2. 날씨에 견딜 수 있는 통신 장 특징
- 재료: 좋은 품질의 진열제 강철
- 표면 처리: 탈유, 퇴분, 강강성 인화 (또는 가연화), 분말 코팅.
- 캐비닛 부하 운반: ≥400kg
- 침입 보호: IP55
- 불 retardance: GB5169.7 테스트 A를 준수
- 기계적 견고성: 각 표면은 정면 압력 > 980N을 견딜 수 있습니다. 문이 열리면 외부 끝은 정면 압력 > 200N을 견딜 수 있습니다.
- 단열 저항: 단열 저항은 2 × 104M / 500V (DC) 보다 낮지 않습니다.
- 저항 전압: 지구 장치와 캐비닛 부체 부분 사이의 저항 전압은 3000V ((DC) /min보다 낮지 않습니다.
3전기 장치 표 1 표준 준수
| 표준 | 설명 |
| GB/T 17626.7-1998 | 전자기 호환성 |
| GB4706입니다.1 | 가전제품 및 비슷한 용도로 사용되는 전기제품의 안전성 |
| GB4798.1 | 전기 및 전자 제품 - 저장 용도에 존재하는 환경 조건 |
| GB4798.2 | 전기 및 전자 제품 - 운송에 적용되는 환경 조건 |
| GB4798.3 | 전기 및 전자 제품에 대한 응용 프로그램에서 존재하는 환경 조건 - 사용 |

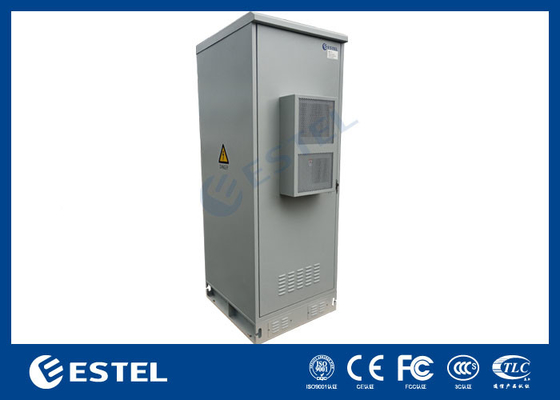

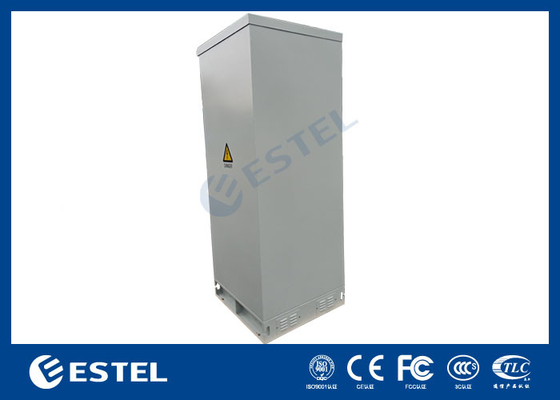

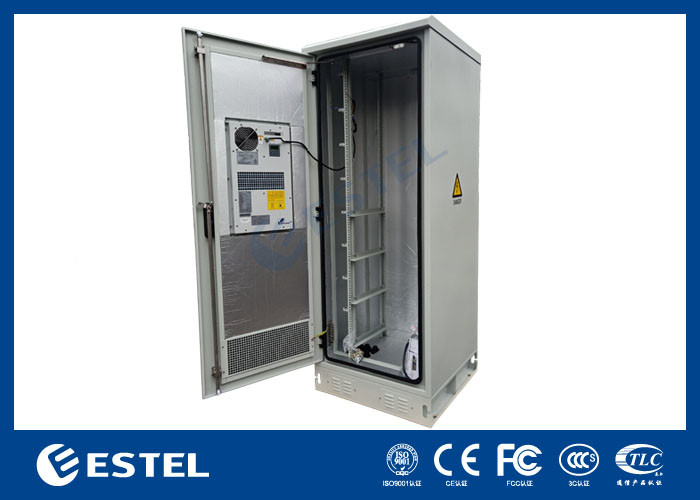

4. 바닥에 장착 된 캐비닛 사진과 다이어그램
5. 에어컨 기술 매개 변수와 캐비닛
| 항목 | 종류 | 기술 매개 변수 |
| 구조 | 차원 | 외부 차원: W*D*H 750*750*2000mm |
| 레이아웃 | 1개 방 | |
| 장비 설치 방법 | 19 ′′ 랙, 38U 자유 공간 | |
| 문 | 1개의 정문과 3개의 점 잠금으로 | |
| 소재 | 철강화, 단벽 단층 단열 | |
| 열 절연 | 20mm PEF | |
| 침입 보호 | IP55 | |
| 설치 방법 | 바닥에 장착된 것, 설치 용품과 함께 | |
| 온도 조절 | 냉각 | 에어컨 |
| 조명 | LED등 | LED등 |
| 온도 | 온도 | 작업 온도: -40°C ~ +55°C |
| 저장 온도: -50°C ~ + 70°C | ||
| 운송 온도: -50°C ~ +70°C | ||
| 습도 | 상대 습도 | 5% ~ 95% |
| 압력 | 공기 압력 | 62kpa ~ 101kpa (높이 0m ~ 5000m와 비슷) |
| 방사능 강도 | 태양 방사능 강도 | 1120 × (1±5%) W/m2 |
6캐비닛 액세서리 목록
| - 아니 | 항목 | 양 | 단위 | 스펙 |
| 1 | 야외 전기 캐비닛 | 1 | 세트 |
(1) 외형: W*D*H 750*750*2000mm (2) 1개 방 (19~38U) (3) 한 개의 정문과 외부 캐비닛의 3점 잠금 (지원 잠금) (4) 소재: 감전제철, 단벽 단벽 단열 |
| 2 | 에어컨 | 1 | 세트 | 냉각 용량: 600W, 전원 공급: 48VDC |
| 3 | LED등 | 1 | PC | 48VDC |
| 4 | 패키지 | 1 | 세트 | 목재 케이스 |
