상세 정보 |
|||
| 모델 번호: | ET9090210C-30U | 한 개의 구획:: | 19인치, 30U |
|---|---|---|---|
| 내각 재료: | 스테인리스 스틸 | 외형 칫수: | W×D×H 900×900×2100mm |
| 팬들: | 48VDC | 정류기 높이: | 5U |
| 에어컨: | 냉각 용량: 3000W | IP 등급: | IP55 |
| 문: | 한 앞문 | 맞춤형: | 그래요 |
| 강조하다: | IP55 야외 전력 캐비닛,스테인레스 스틸 외부 전력 캐비닛,30U 야외 전력 캐비닛 |
||
제품 설명
IP55 30U 복제 시스템 센서와 함께 외부 전력 캐비닛
1. 30U 야외 전력 캐비닛 기술 매개 변수
| - 아니 | 항목 | 양 | 단위 | 스펙 |
| 1. | 야외 전력 캐비닛 | 1 | 세트 | (1) 외부 차원: W*D*H 900*900*2100mm |
| 2. | 에어컨 | 1 | 세트 | 냉각 용량: 3000W, 전원 공급: 48VDC |
| 3. | 보조 직통 환기 팬 | 2 | PC | 48VDC, 캐비닛 문에 설치 |
| 4. | 정제기 시스템 | 1 | SET | 48V 300A,SNMP 통신 프로토콜을 지원합니다 |
| 5. | 물 센서 | 1 | PC | 선택 사항 |
| 6. | 연소 센서 | 1 | PC | 선택 사항 |
| 7. | 온도 및 습도 센서 | 1 | PC | 선택 사항 |
| 8. | 문 센서 | 1 | PC | 선택 사항 |
| 9. | LED등 | 1 | PC | 48VDC |
| 10. | 패키지 | 1 | 세트 | 목재 케이스 |
2. 외관 장치 스테인리스 스틸 캐비닛 직렬 시스템 매개 변수
| 분류 | ET483300-002 | |
| 시스템 | 차원 (mm) | 482.0(W) *350.0(D) *5U(H) |
| 무게 | ≤25kg ((정직 모듈 없이) | |
| 냉각 모드 | 자연 냉각 | |
| 설치 모드 | 19인치 래크 또는 캐비닛 내부에 설치 | |
| IP 등급 | IP20 | |
| AC 분포 | 입력 전압 | 380Vac, 3단계 |
| 입력 용량 | 1*63A/4P | |
| 입력 주파수 | 45~65Hz, 등급 50/60Hz | |
| AC SPD | 20kA/40kA, 8/20μs | |
| DC 분포 | 출력 전압 | -43~-58VDC, 등급 값:-53.5VDC |
| 최대 용량 | 18kW ((6*3000W 직렬기 모듈) | |
| 배터리 연결 | 2*125A/1P | |
| 용량 차단기 | LLVD:63A/1P×3+32A/1P×3+16A/1P×2 BLVD:32A/1P×2+16A/1P×3 | |
| DC SPD | 10kA, 8/20μs | |
| 정제기 모듈 | 효율성 | ≥96%@340Vdc/ 53.5VDC 등급 부하 |
| 정량력 | 3000W ((85~300Vdc) | |
| 작동 온도 | -40°C~+75°C (전력 50°C 이하) | |
| 차원 | 105.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| 냉각 모드 | 팬으로 강제 냉각 | |
| 컨트롤러 | 신호 입력 | 4 AI ((3 배터리 온도, 1 주변 온도), 6 DI ((SPD, 6 일반적인 DI) |
| 경보 출력 | 4 건조 접촉 | |
| 통신 포트 | LAN/RS232/RS485 인터페이스,LAN-SNMP,TCP/IP | |
| 표시 모드 | LCD | |
| 환경 | 작동 온도 | -40°C~+65°C |
| 저장 온도 | -40°C~+70°C | |
| 작동 습도 | 0%~95% (비 응축) | |
| 고도 | 0~3000m ((높이가 2000m에서 3000m 범위 내에 있다면, 최고 운영 온도는 높이가 200m 증가함에 따라 1 °C 감소합니다.) | |
3. ESTEL Outdoor Telecom Cabinet With Rectifier System 소개:
야외 캐비닛은 통신 사업자, 이동 통신 사이트, 야외 작은 보호소, 철도 전기 제어 캐비닛, 전자 경찰, 통신 기지 역,야외 공기 감지 스테이션태양광 제어 캐비닛 등

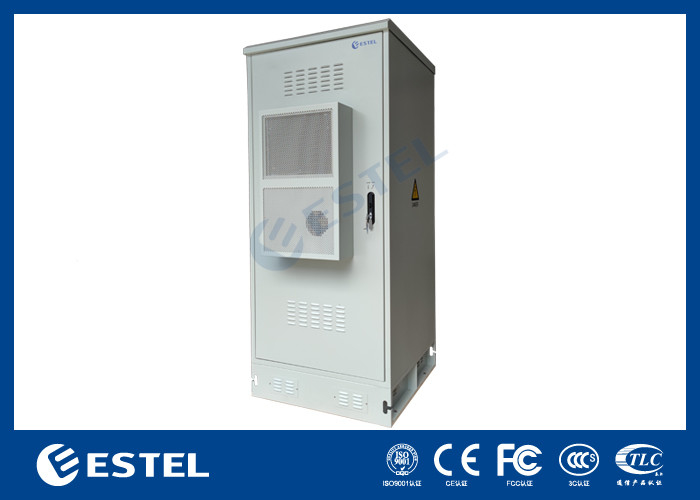

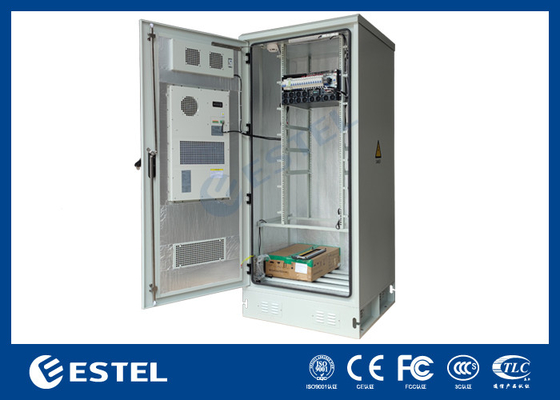

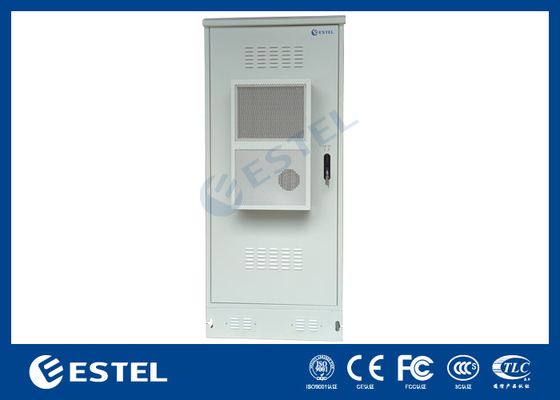

4. 통합된 야외 전력 캐비닛 사진
5센서 장치 지침과 함께 야외 캐비닛
단순히 표준 캐비닛 이상의 것을 필요로 하는 사람들을 위해, 이 시리즈는 또한 많은 사용 가능한 옵션과 맞춤형 솔루션의 진정한 보안을 제공 할 수 있습니다,모든 전자 장비에 대한 기후 조절 환경 제공, 전기 로드 패널 및 케이블 입구 솔루션.
이 배터리 캐비닛은 높이 1750mm, 너비 750mm, 깊이 750mm입니다. 이 캐비닛은 야외 래킹 요구 사항에 대한 궁극적인 선택입니다.
| 표준 | 설명 |
| GB/T 17626.7-1998 | 전자기 호환성 |
| GB4706입니다.1 | 가전제품 및 비슷한 용도로 사용되는 전기제품의 안전성 |
| GB4798.1 | 전기 및 전자 제품 - 저장 용도에 존재하는 환경 조건 |
| GB4798.2 | 전기 및 전자 제품 - 운송에 적용되는 환경 조건 |
| GB4798.3 | 전기 및 전자 제품에 대한 응용 프로그램에서 존재하는 환경 조건 - 사용 |
