상세 정보 |
|||
| 한 개의 구획:: | 19인치, 40U | 내각 재료: | 소금, 금속, 금속, 금속 |
|---|---|---|---|
| 외형 칫수: | 폭×깊이×높이 900×900×2100mm | 색상: | 회색 RAL7032 |
| 문: | 한 앞문 | 코팅: | 부식 방지 야외 분말 코팅 |
| 강조하다: | 지능형 환기 시스템 야외 통신 캐비닛,집적된 직렬기 야외 장비 캐비닛,야외장비용 캐비닛 |
||
제품 설명
수직 전원 시스템과 지능형 환기 시스템으로 통합 된 야외 장비 캐비닛
1- 수직기 전원 시스템과 지능형 환기 시스템 기능이 통합된 야외 장비 캐비닛:
● 야외 에서 사용 되는 중공 건축물
● 40개의 래크 유닛 (RU), 표준 19?? 레일
● 앞 접근 (후방 접근 선택)
● 도둑질 방지 세 점 잠금 시스템, 지원 잠금
● 옥외 에 가루 가루 를 씌우며, 부식 방지
● 표준 색상: 밝은 회색, RAL7035.
● 캐비닛 바닥 에 있는 케이블 입구
● 땅 을 잡는 막대 를 넣는 것
● 문 막대기 를 넣으십시오
● 선택적 인 냉각 솔루션: 환기, 에어컨, 열 교환기
2통합된 야외 장치 기술 파라미터:
| 분류 | ET48300-Y45D613A | |
| 시스템 | 차원 (mm) | 482.0(W) *350.0(D) *13U(H) |
| 무게 | ≤20kg ((정직 모듈 없이) | |
| 냉각 모드 | 자연 냉각 | |
| 설치 모드 | 19인치 래크 또는 캐비닛 내부에 설치 | |
| IP 등급 | IP20 | |
| AC 분포 | 입력 전압 | 353-406Vac |
| 정형 입력 전압 | 380Vac | |
| 입력 용량 | 63A/3P | |
| AC SPD | 20kA/40kA, 8/20μs | |
| 태양광 분배 | 입력 전압 | 120~425Vac |
| 정형 입력 전압 | 340Vac | |
| 입력 용량 | 25A/2P*8 MCB | |
| AC SPD | 20kA/40kA, 8/20μs | |
|
DC 배포
|
출력 전압 | -42-58VDC, 등급 값: -53.5VDC |
| 최대 용량 | 24kW | |
| 배터리 연결 | 125A/1Px4 | |
| 용량 차단기 |
LLVD:125A/1P*4+63A/1P*4+32A/1P*3 BLVD:6A/1P*3+10A/1P*4+16A/1P*4 |
|
| DC SPD | 10kA/, 8/20μs | |
| 정제기 | 효율성 | ≥96%@340Vdc/ 53.5VDC 등급 부하 |
| 정량력 | 3000W ((200~425Vdc) | |
| 작동 온도 | -40°C~+75°C (전력 55°C 이하) | |
| 차원 | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| 냉각 모드 | 팬으로 강제 냉각 | |
| 컨트롤러 | 신호 입력 | 4 AI ((3 배터리 온도, 1 주변 온도), 6 DI ((SPD, 6 일반적인 DI) |
| 경보 출력 | 4 건조 접촉 | |
| 통신 포트 | LAN/RS232/RS485 인터페이스,LAN-SNMP,TCP/IP | |
| 표시 모드 | LCD | |
|
환경
|
작동 온도 | -40°C~+65°C |
| 저장 온도 | -40°C~+70°C | |
| 작동 습도 | 0%~95% (비 응축) | |
| 고도 | 0~3000m ((높이가 2000m에서 3000m 범위 내에 있다면, 최고 운영 온도는 높이가 200m 증가함에 따라 1 °C 감소합니다.) |
|
3냉각 시스템
4직렬 시스템 제어기:
MC2600은 MEGMEET에서 개발한 새로운 세대의 DC 전력 컨트롤러입니다. 많은 기능과 기능을 제공하며 더 견고하고 사용자 친화적이며 사용하기 쉬운 인터페이스를 제공합니다.이 모니터링 모듈과 함께 Megmeet의 직렬 모듈은 전력 모니터링 시스템을 형성합니다., 태양 전지 모듈 및 유통 플러그인 프레임 (또는 유통 캐비닛), 인간-기계 인터페이스에서 상호 작용 작업을 실현, 시스템 작동 상태를 모니터링,지능형 배터리 관리, 및 자동 에너지 절감 관리. MC2600 컨트롤러는 CAN, RS485, 이더넷 및 드라이 콘택트와 같은 여러 통신 인터페이스를 제공합니다.RS485 및 이더넷 포트는 유연한 확장 기능과 매개 변수 설정, 펌웨어 및 로그 다운로드 / 업로드, 원격 모니터 시스템 액세스, 그리고 그것은 원격 모니터링을 실현할 수 있습니다.MC2600은 정렬 모듈과 태양 모듈의 분리 시스템 또는 하이브리드 전력 시스템으로 사용할 수 있습니다..
5시스템 구성:
MC2600 컨트롤러와 함께 직렬 모듈, 태양 전지 모듈, 디젤 발전기, 유통 플러그인 프레임 (또는
전력통신시스템을 형성합니다. 1-1 그림은 시스템 모니터링 솔루션을 보여줍니다.
6IVS (지능 환기 시스템) 작동 원리:
이 시스템은 통신실의 공기 순환, 공기 필터링 및 냉각 제어를 제공하는 지능형 환기 시스템입니다. 시스템 자체에는 냉각 요소가 포함되어 있지 않습니다.외부에서 차가운 공기를 끌어들여 외부로 내보내서 자연적인 냉각을 실현합니다.이 시스템은 독립적으로 사용되거나 에어컨 냉각 장치와 통합 될 수 있습니다.
기술 매개 변수
전원 공급: DC48V
전류: 1A
공기 부피: 560CFM
소음: ≤55dB
적용: 다양한 종류의 캐비닛에 적용됩니다.
7작업 다이어그램
| 손은 정상 | 에어컨 고장 | 메인 실패 | ||||||
| 켜고 | 에어컨 켜고 | 켜고 | 켜고 | LVLD 다음 | ||||
| 캐비닛 내부 온도 | < 35oC | 35oC ~ 40oC | >40oC | < 35oC | ≥35oC | < 35oC | ≥35oC | |
| 에어컨 | 켜 | 켜 | 전원 켜기 자동 시작 | 켜 | 켜 | 켜 | 켜 | 켜 |
|
똑똑하다 환기 시스템 |
단일 팬 전원을 켜고 작동 시작 | 여러 팬 전원을 켜고 작동 시작 | 켜 | 단일 팬 전원을 켜고 작동 시작 | 여러 팬 전원을 켜고 작동 시작 | 단일 팬 전원을 켜고 작동 시작 | 여러 팬 전원을 켜고 작동 시작 | 켜 |

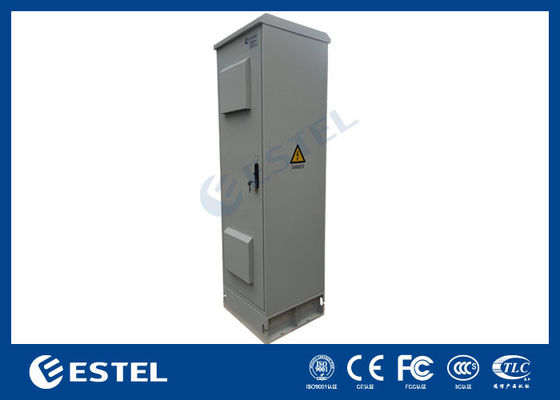

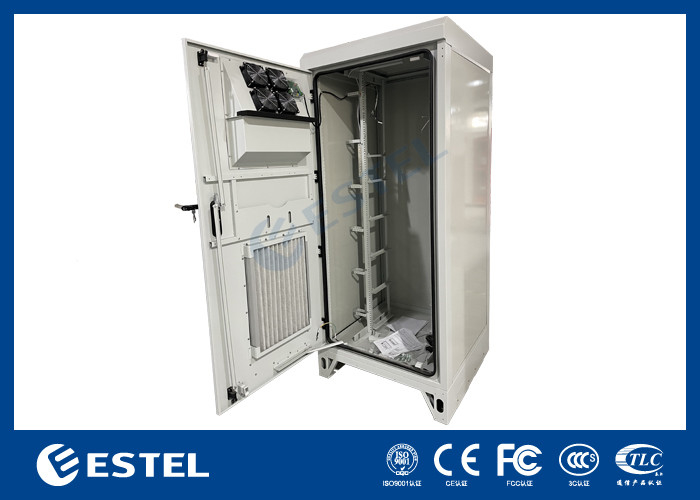

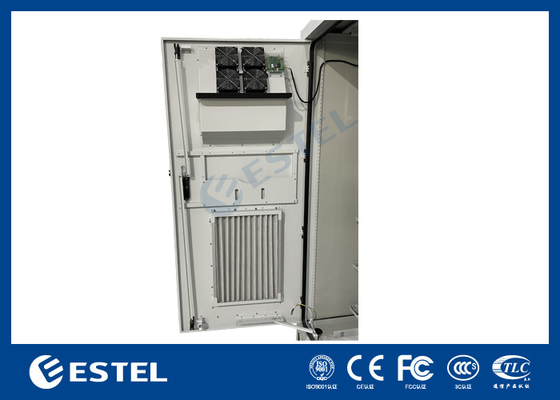

8- 캐비닛 사진:
